难度：
使用次数：117
入库时间：2015-06-25（1）如图，请作出凸透镜的入射光线和进入水中的折射光线。
（2）物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）。
（3）传递手机信号的是 ，石油是 能源(填“可再生”或“不可再生”)。
（4）如下图所示，是探究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为 。
（5）如上图所示，用塑料管可以将瓶中的水吸到嘴里，这是利用了 。
-
难度：
使用次数：101
入库时间：2015-06-25
小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω的定值电阻R0、导线若干。她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图。
（1）请你将甲电路图补充完整。（2）闭合开关前，应将滑动变阻器调至阻值 的位置。
（3）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表V1的示数为 V，此时电压表V2 的示数如图乙所示，是 V。
（4）小灯泡的额定功率为 W。
（5
）她还进一步设计出了只有电流表没
有电压表解决这个问题的方法，其电路如
图丙所示，R0=10Ω，并认为关键的一步是必须调节滑动变阻器，使电流表A2 的示数为 A时，再读出电流表A1 的示数，才能计算出小灯泡的额定功率。
甲
乙
-
难度：
使用次数：75
入库时间：2015-06-25
小红物理学习小组在“测量物质的密度”的实验中，所用器材有：天平、小石块、烧杯、水、细线等，她的实验过程如下：
（1）调节天平平衡时，
应将游码移至 处，若发现天平的指针偏向分度盘的右侧，应将平衡螺母向 调(填“左”或“右”)，直至天平平衡。（2）用天平测出石块的质量
。（3）如图甲所示，将烧杯中装入适量的水，置于天平上，平衡时的读数为
。（4）如图乙所示，接着用细线将石块拴住，使之完全浸没在上述烧杯的水中，天平平衡时的读数为
（此时手向上拉住细线另一端，石块不触杯壁和杯底，水不外溢）。（5）若水的密度为
，则石块排开水的质量为 ，石块的体积为 。（6）石块的密度表达式为
。（7）此实验过程中若将（3）（4）顺序对换，则所测密度的误差是偏 。
-
难度：
使用次数：57
入库时间：2015-06-25
孝感城区每天清晨都要进行洒水，若一辆洒水车空车质量6t，水罐容积5m3.装满水后，车轮与地面的总接触面积为0.5m2.（ g 取10N/kg，ρ水=1.0×103kg/m3）。
问：
（1）该车最多能装水的质量为多少？
（2）洒完一半水时，洒水车对地面的压强为多少？
（3）若罐内水深1.5m，则水对罐底的压强为多少？
-
难度：
使用次数：51
入库时间：2015-06-25

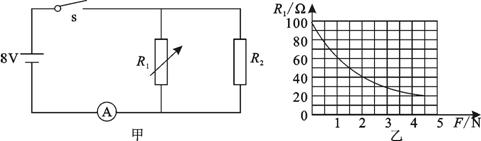

如图所示的电路中，电源电压为8V，R2是阻值为40
的定值电阻，压敏电阻R1的阻值随压力的变化情况如图乙所示。当开关S闭合后，问：（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是 （填“增大”“减少”）？
（2）当电流表示数为0.4A时，压敏电阻受到的压力为多少？
（3）当电路连续工作10mim，电阻R2产生的热量为多少？
（4）若此热量的84%给20g的水加热，则水温升高多少？（水
的比热容为
）
