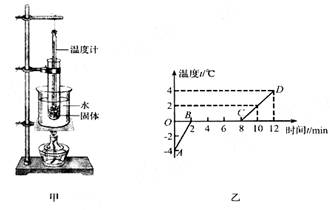

入库时间：2015-06-25如图甲所示，是李辉”探究物质熔化规律“的实验.图乙是根据实验数据描绘出的该物质温度随时间变化的图像
（1）实验中使用的温度计是根据 原理制成的
（2）由图乙可知，该物质是 （选填“晶体”或“非晶体”
（3）该物质在BC段处于 （“固态”、“液态”或“固液共存”）状态，此过程中吸收热量，温度不变，内能
-
难度：
使用次数：290
入库时间：2015-06-25
学习了光学知识后，李红对有关探究实验进行了回顾和思考
(1)如图甲是“探究光的反射规律”的装置：将一张可以沿ON折转的白色硬纸板ABCD 放置在平面镜上放置，让一束光紧贴硬纸板射向镜面上的O点，可在ABCD平面内看到反射光线，实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是探究 ．
（2）如图乙是“探究平面镜成像特点”的装置：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体．实验中，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到 B蜡烛 ，从而确定像的 ，同时比较了像和物的 关系
乙
-
难度：
使用次数：107
入库时间：2015-06-25
在“探究浮力大小与哪些因素有关”实验中，李娟同学将一块重4.2N的铁块悬挂在弹簧测力计的挂钩上
（1）当她手提弹簧测力计将该铁块缓慢放入水中的过程中，发现弹簧测力计的示数逐渐变 ，说明物体排开液体的体积变大，所受浮力变
（2）实验过程中，若弹簧测力计的示数如图所示，此时铁块所受浮力为 N
(3)当铁块完全浸没在水中后，改变它在水中的深度，弹簧测力计的示数将 ，说明浸没在液体中的物体所受浮力与浸没的深度 。
-
难度：
使用次数：80
入库时间：2015-06-25
如图所示，甲、乙完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温均相同的煤油。闭合开关一段时间，可以通过温度计 情况，判断电阻丝产生热量的多少。此方案是探究 和时间相同时，电流通过电阻产生的热量与 大小的关系。
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲 R乙时，可以比较不同物质的吸热能力。若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体比热容关系C甲 C乙
-
难度：
使用次数：329
入库时间：2015-06-25

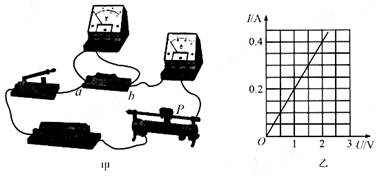

如图甲所示，是“探究电流与电压、电阻的关系”实验的实物连接图。
（1）实验中为保护电路元件，闭合开关前，滑动变阻器的滑片P应该滑动到 端（选填“左”或“右”）
（2）在探究电流与电压的关系时，闭合开关，保持ab间电阻的电阻不变，调节滑动变阻器滑片位置，测出对应的电流和电压，根据实验数据画出电流随电压变化的图像，如图乙所示，分析图像可以得出结论： 。
（3）在探究电流与电阻的关系时，实验操作过程中如果只是把ab间电阻有10Ω换成15Ω后，为保持 表的示数不变，应将滑动变阻器滑片向 （选填“左”或“右”）
