难度：
使用次数：112
入库时间：2015-06-24如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）。
-
难度：
使用次数：115
入库时间：2015-06-24
小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转。请在图上标出螺线管的南北极和电源的正负极。
-
难度：
使用次数：162
入库时间：2015-06-24
实验小组要探究“滑动摩擦力的大小
与什么因素有关”，他们猜想影响滑动摩擦力大小的因素可能有：①接触面所受的压力
大小；②接触面的粗糙程度；
③接触面积的大小。

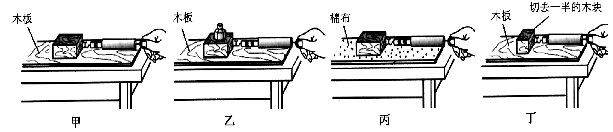

通过下图所示实验操作验证这些猜想：
（1）
实验中应该用弹簧测力计水平 ▲ 拉动木块在长木板上滑动，这样做是根据 ▲ 的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小。（2）如果要验证猜想②，应该选择▲两幅图所示的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：在其他因素相同的情况下，▲
，滑动摩擦力越大。（3）要验证猜想③，将木块切去一半，重复甲的操作过程，如图丁所示。比较甲和丁的实验结果，于是小明得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论▲ （填“可靠”或“不可靠”），理由是▲。
-
难度：
使用次数：119
入库时间：2015-06-24
在“测量标有‘2.
5V’字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、
电流表、开关、电压为4.5V的电源和标有“30Ω 0.5A”的滑动变阻器，小宇同学已连接好如图甲所示的部分实验电路。
（1）请用笔划线代替导线将电路连接完整，要求闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮；
（2）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，且电压表的示数为0，电流表示数不为0，则出现故障的原因可能是▲ ；
（3）排除故障后，调节滑动变阻器，当电压表示数为2.5V时，电流表示数如图所示，小灯泡的额定电流为 ▲ A，小灯泡的额定功率为 ▲ W；小灯泡正常发光时，滑动变阻器接入电路的的电阻为 ▲ Ω（保留1位小数）。
-
难度：
使用次数：98
入库时间：2015-06-24
如图所示，用弹簧秤悬挂一物体，在空气中弹簧秤示数为6N，当物体浸没在水中弹簧秤的示数是4N，g=10N/kg。求：
（1） 物体的重力G；
(2 ) 物体浸没在水中受到的浮力F浮；
（3） 物体浸没时排开水的体积V和物体的密度ρ。
