题11图是“探究影响压力作用效果的因素”实验,甲图所示,将小桌放在海绵上;乙图所示,在小桌上放一个砝码;丙图所示,把小桌翻过来,桌面朝下,并在它上面放一个砝码,①比较 两图可知,当受力面积一定时,压力越大,压力的作用效果越明显;②比较乙丙两图可知,当压力一定时, 压力的作用效果越明显;③此实验中运用到的主要探究方法是 。
如题12图所示,已知物体A和动滑轮的总重为200N,当物体A匀速上升高度为1m时,绳子移动的距离为 m,人对绳子的拉力为 N,拉力所做的功为 J,(绳子与滑轮的摩擦力、空气阻力忽略不计)
题13图所示为一种自制简易密度计,它是在木棒的一端缠绕一些铜丝做成的,用它来测量液体密度时,该密度计 在被测液体中(选填“悬浮”、“漂浮”或“下沉”)。将其分别放入装有液体密度为和
的两个烧杯中,可以判断:
。若该密度计两次测量中排开液体的质量分别为m1m2,则m1 m2。(后两空选“<”、“=”或“>”)
如题14图是一种电热暖手宝及其主要参数,暖手宝内有水及加热元件等,选用水作为吸热或放热物质是因为水的 较大(选填“密度”、“比热容”或“质量”)。使用前要先给暖手宝通电加热,假设所消耗的电能有70%转化为水的内能,则在额定电压下,水由15℃加热至自动断电,此过程中消耗的电能是 J,所需要的加热时间为 s。[C水=4.2×103J/(kg.℃)]

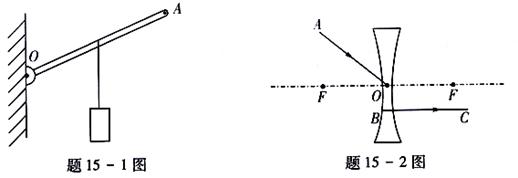

⑴如题15-1图,请在杠杆A处画出把物体拉起时的最小拉力F1,并画出拉力F1的力臂L1。
⑵请在题15-2图中画出光线AO的折射光线和BC的入射光线。

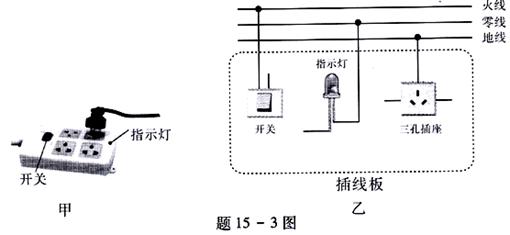

⑶请在题15-3图中甲是插线板,请将乙图的内部电路连接完整。要求:在开关断开时插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时指示灯发光,插孔可提供工作电压,若指示灯损坏,开关闭合时插孔也能提供工作电压。
