难度：
使用次数：166
入库时间：2015-06-24每种测量仪器都有其使用要求。请你写出甲、乙两种测量仪器使用要求的相同点。第一点：________________；第二点：_________________。
-
难度：
使用次数：65
入库时间：2015-06-24

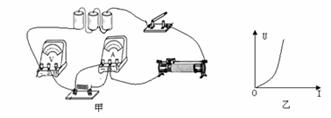

如图甲所示是小明“探究电流与电压关系”的实验中所连接的实物图，各元件及连接均完好。
（1）将图甲中的滑动变阻器阻值调到最大，试触开关时，会看到的现象是电压表：__________；电流表__________________。（2）图甲中只有一根导线的一个接头接错，请在错误处画“×”，并在图上改正。
（3）若将这个定值电阻换成小灯泡，还可测出小灯泡的电阻，如图乙是小灯泡的U-I图象，它的电流与电压不成正比，其原因是小灯泡的电阻____________________。
（4）当滑片向右滑动到某一位置后，继续向右滑动，电压表、电流表均有示数，但小灯泡始终不发光，这是由于__________________________________的缘故。
-
难度：
使用次数：62
入库时间：2015-06-24
如图所示，用滑轮组匀速提起1200N的重物，拉力做功的功率为1500W，绳子的自由端向下拉的速度为3m/s，地面对人的支持力为N1，不计绳重和摩擦。
（1）滑轮组中有几股绳子承担重物？作用在绳自由端的拉力是多少？
（2）滑轮组的机械效率是多少？
（3）若用此滑轮组匀速提起2400N的重物时，地面对人的支持力为N2，作用在绳自由端的拉力是多少？若N1:N2=5:1时，人的重力是多少？R3
-
难度：
使用次数：159
入库时间：2015-06-24
如图所示，电源电压保持U总=3U不变，滑动变阻器的最大阻值为R3将滑动变阻器的滑片P置于中点M，且只闭合开关S1时，电压表
的示数为U，电流表的示数I1为0.8A；将滑片P置于最右端，断开开关S1，闭合开关S2时，电压表的示数为（3/4）U,电流表的示数为I2，R2消耗的电功率P2为2.7W。求：（1）当S1S2均闭合后，要想使整个电路为并联电路，只需将滑动变阻器的滑片P调到______端（填“A”或“B”）；（2）电流表的示数I2?（3）R1R2各是多少?（4）整个电路中的最大功率?
