入库时间：2015-06-23（2015•宜宾）小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究实验：

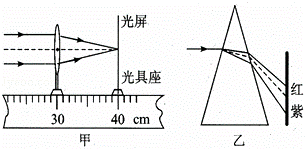

（1）他第一次测量焦距的实验如图甲所示，则测得的焦距为 cm．
（2）由1、2次的实验可得出的结论是： ．
（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙），受此启发，于是他分别用红光和蓝光来进行图甲的实验，结论是：对同一凸透镜，紫光入射时焦距小些．
（4）探究完成后，小雷和其他同学用焦距为8.0cm的凸透镜和蜡烛进行成像实验．从各组汇报数据中发现，当物距均为16.0cm时，有两个小组所测像距分别为19.0cm、13.0cm，与理论像距16.0cm相比偏差较大．若不是因为长度测量方法错误和测量误差导致的，请分析出现这种情况的原因： ．
次数
1
2
3
材料
玻璃
玻璃
水晶
凸起程度
较小
较大
较大
焦距/cm
8.0
4.0
-
难度：
使用次数：144
入库时间：2015-06-23

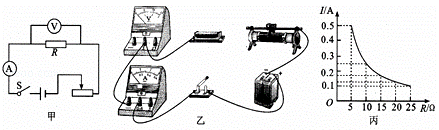

（2015•宜宾）在探究“电流与电阻的关系”的实验过程中，小明选择了5Ω、10Ω、20Ω、25Ω五个电阻进行实验，电路图如图甲所示．
（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大．（导线不能交叉）
（2）连接电路时，开关应处于断开（选填“断开”或“闭合”）状态．
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是A（填字母）．
A．电阻断路 B．电流表坏了 C．滑动变阻器短路 D．电阻短路
（4）排除电路故障进行实验．为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到 的作用．实验中，当把5Ω的电阻换成10Ω的电阻后，应把变阻器滑片向 （填“左”或“右”）滑动，同时眼睛盯住 才可能达到这个目的．
（5）根据实验数据，作出I﹣R图象如图丙所示．根据实验目的分析图象可得出结论： ．
-
难度：
使用次数：159
入库时间：2015-06-23
（2015•宜宾）某一型号的汽车质量为5×103kg，轮胎与地面接触面积为4×250cm2，在一段平直公路上用0.5小时匀速行驶了54km，车受到的阻力为车重的0.1倍．求：
（1）该汽车的行驶速度；
（2）该汽车对地面的压强；
（3）该汽车牵引力所做的功；
（4）已知这一过程消耗燃油1.5×10﹣2m3，求汽车发动机在这一过程中消耗的总能量及该汽车的效率．（假设燃油完全燃烧，燃油密度ρ为0.8×103kg/m3，燃油热值q为4.5×107J/kg，g取10N/kg）
-
难度：
使用次数：199
入库时间：2015-06-23
（2015•宜宾）寒冷的冬天，孝顺的小茜用自己平时积攒的零花钱给住在偏远农村的奶奶买了一个“暖手宝”，铭牌如表中所示，请回答下列问题：
（1）该“暖手宝”正常工作时的电流和电阻各是多少？
（2）该“暖手宝”正常工作工作5分钟产生的热是多少？
（3）在奶奶家，到晚上用电高峰小茜再次给“暖手宝”加热时，发现加热时间明显比白天长．聪明的小茜知道这是因为电压降低了的缘故，于是专门进行了一番测量：她关掉其它用电器，单独给这个“暖手宝”通电6分钟，观察到家里的电能表（如图所示）转盘转了44转．请你帮小茜计算出这时她奶奶家实际电压是多少？（不考虑温度对电阻的影响）
产品名称 暖手宝
产品货号 QB32
额定功率 440W
额定电压 220V
通电储热 5～8分钟
电源线长 约80cm
暖手宝直径 约220mm
