难度：
使用次数：54
入库时间：2015-06-23重为120N的物体在80N的水平拉力作用下向右作匀速直线运动，如图7所示，物体运动距离(S) - 时间(t) 图象如图8所示。物体受到的摩擦力是 ① N。运动的速度是 ② m/s。
-
难度：
使用次数：88
入库时间：2015-06-23
如图9所示，一小木块从粗糙斜面上滑下，下滑过程中物体共受到 ① 个力的作用。请你在答题卡上画出木块在滑动时受到重力的示意图 ② 。
-
难度：
使用次数：100
入库时间：2015-06-23
LED灯是一种半导体新型节能灯。已知某LED灯在一定电压范围内的工作电流都是0.02A，只是在不同电压下发光颜色不同：当加在它上面的电压为l.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光。将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是 ① W，定值电阻R阻值是 ② Ω。
-
难度：
使用次数：198
入库时间：2015-06-23
在“探究平面镜成像特点”的实验中：
（1）应该选取两根 （选填“相同”或“不相同”）的蜡烛做实验。

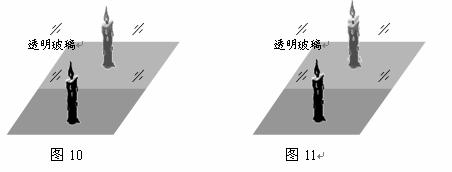

（2）甲小组的同学，将未点燃的蜡烛竖直在玻璃板后的桌面上移动，发现未点燃蜡烛与前面点燃的蜡烛的像完全重合，如图10所示。这说明什么？
（3）乙小组的同学，将未点燃的蜡烛竖直在玻璃板后的桌面上移动，发现前面点燃的蜡烛的像总在未点燃蜡烛的上方偏高处，如图11。造成该现象的原因是什么？
-
难度：
使用次数：113
入库时间：2015-06-23
在“测量小灯泡的电功率”实验中，电源电压恒定为6V，小灯泡
L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验
电路如图12所示。（1）应该选用的滑动变阻器是__________。
（2）电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数。为使灯泡变亮，接下来应进行的操作是什么？（写出具体的操作）
（3）如图13根据实验数据绘成的U﹣I图象。根据图象提供的信息，可计算出小灯泡的额定功率是多少？
（4）某同学继续移动滑片，小灯泡突然熄灭，此
时电流表示数为零，而电压表有示数，那么出现的故障是什么？此时电压表的示数是多少？
图12 图13
