难度：
使用次数：57

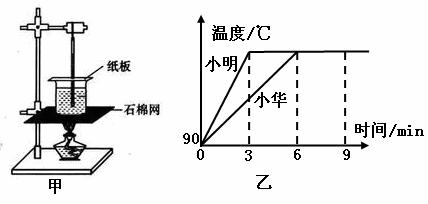

入库时间：2015-06-23小明和小华分别利用图甲所示的相同装置探究水沸腾时温度变化的特点，当水温接近90℃时，每隔0.5分钟记录一次温度，并绘制出了如图乙所示的水温与时间关系的图像。
（1）实验时，当看到水中有大量气泡不断上升、变大，到水面破裂开来，里面的 散发到空气中，就表明水沸腾了。
（2）分析图乙可知，小华将水加热至沸腾的时间明显较长，最有可能的原因是
（3）小明在第9分钟撤掉酒精灯后，发现有一段时间水温依然保持不变。如图乙所示，这段时间内烧杯底部的温度 （填“高于”“等于”或“低于”）杯内水的温度，原因是 。
-
难度：
使用次数：109
入库时间：2015-06-23

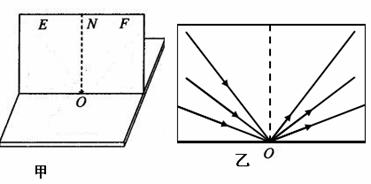

为了探究光反射时的规律，某同学将一个平面镜放在水平桌面上，再把纸板ENF放置在平面镜上，如图甲所示。
（1）使一束光贴着纸板EON沿某一角度入射到O点，纸板FON上没有观察到反射光，原因可能是 。（2）正确操作实验，并在纸板上记录每次光的径迹，如图乙所示。取下纸板，接下来进行的操作是 ，将数据记录在表格中，并比较 。
（3）纸板ENF是用两块纸板连接而成的，这样做的目的是 。
-
难度：
使用次数：53
入库时间：2015-06-23

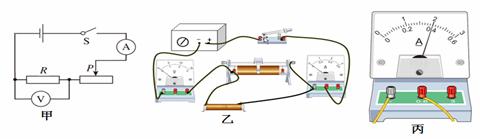

图甲是某同学探究电流与电阻的关系的实验电路。已知电源电压恒为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。
(1)该同学根据图甲连接的实物电路如图乙所示，期中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线。
（2）电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为 A；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为 V，并记录电流表的示数。
（3）该同学还想多测几组数据，但他不能选用的定值电阻是 。
-
难度：
使用次数：140
入库时间：2015-06-23
在建的杨泗港长江大桥是武汉市第十座长江大桥，大桥的两个桥塔均为钢沉井基础，其中2号桥塔的钢沉井在距桥位上游20公里的工厂拼装完成后，采用气囊法整体下水，是世界上同类方法下水质量最大的钢沉井。（ρ江水=1.0×103kg/m3ρ钢=7.9×103kg/m3）

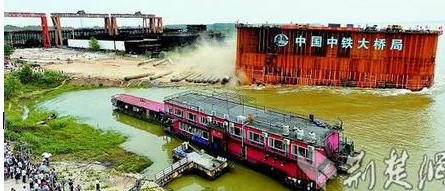

（1）如图甲所示，在钢沉井的底部两侧塞满气囊，松开固定的钢沉井的钢索后，钢沉井便顺着倾斜的江滩滑入水中。钢沉井入水后能自己滑行数百米，这是由于 。托在钢沉井底部的气囊充气成圆筒状是为了 。
（2）钢沉井下水后，依靠拖船将其拖行至指定位置。当拖船对钢沉井输出的总功率为5000Kw时，1min内将钢沉井匀速拖行了120m，试估算这段时间内江水对钢沉井的阻力。

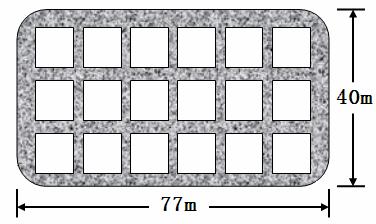

（3）工人们将钢板焊接成有18个大小相同的方形孔的钢沉井，其俯视图如图乙所示。钢沉井的长、宽和高分别为77m、40m和23m，质量为6225t。经测算，这样的钢沉井自行滑入江中稳定后，水面下的高度会达到7.5m。为了让钢沉井在江中被拖行时能顺利通过一些浅滩，下水前用质量为31t的钢板在钢沉井底部将一些方形孔密封起来，使钢沉井水面下的高度降到了3.2m。请求出钢沉井底部被密封的方形孔的个数。
