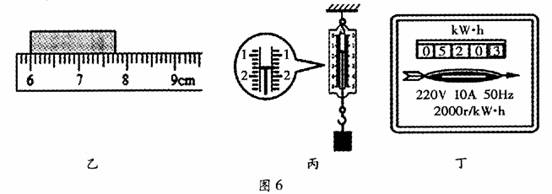

入库时间：2015-06-20（1）体温计是根据液体的 规律制成的，如图6 甲所示的体温计的示数是 ℃；
（2）如图6 乙所示，木块的测量值是 cm，分度值是 mm；
（3）如图6 丙所示，弹簧测力计的示数是 N；
（4）如图6 丁所示，电能表的示数是 kw · h ；接在这种电能表上的用电器每消耗1kw · h 电能，电能表上的转盘转过 转。
-
难度：
使用次数：59
入库时间：2015-06-20
用如图7 所示电路探究“电流与电压、电阻的关系”实验中：
（l）闭合开关前，滑动变阻器应处于 （选填“A”或“B”）端；
（2）实验中，所测的数据如表一所示，由表一数据可得：在 一定时，导体中的电流与导体两端的电压成 比；R=10Ω
电压/V
1.5
2
2.5
电流/A
0.15
0.2
0.25
（3）探究“电流与电阻的关系”，所测的数据如表二所示：U=2V
电阻/Ω
5
10
20
电流/A
0.4
0.2
0.1
① 依据表格和电路图分析，将电阻R 由5Ω换成10Ω，闭合开关进行实验时，应向 （选填“A”或“B”）端移动滑片P ，使电压表的示数保持 V 不变；
② 根据表二数据可得：在 一定时，导体中的电流与导体的电阻成 比。
-
难度：
使用次数：68
入库时间：2015-06-20

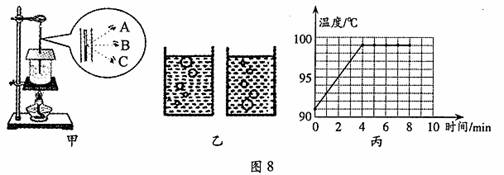

某小组在做“探究水的沸腾”实验时，实验装置如图8 甲所示。
（l）图8 甲中A 、B 、C 三种读温度计示数的方法正确的是 ；图8 乙中，表示水在沸腾时的现象是其中的 （选填“左”或“右”）图；
（2）根据实验记录的数据，作出了水的温度随时间变化的图像，如图8 丙所示，由图像可知，在当时条件下，水的沸点是 ℃ ，说明此时的大气压 （选填“大于”、“等于”或“小于”) l 标准大气压；
（3）为了说明水沸腾过程中是否需要吸热，应 ，观察水是否继续沸腾；
（4）水沸腾时，杯口附近出现大量“白气”，“白气”是水蒸气遇冷 （填物态变化名称）形成的。
-
难度：
使用次数：119
入库时间：2015-06-20
电动自行车既环保又节能，深受城市居民喜爱。下表是某品牌电动自行车的有关数据。设王涛重量为500N ，从单位骑该品牌自行车匀速回家用了20min ，行驶距离为6km 。根据相关信息求王涛在回家过程中：
（1）回家时的速度大小；
（2）电动自行车牵引力所做的功；
（3）电动自行车消耗的电能。
-
难度：
使用次数：74
入库时间：2015-06-20
如图，9 所示是一款多功能洗衣机的简化电路图。此款洗衣机额定电压220V , 它有两个档位，当开关置于位置1 时（电路接入R1和R2）为加热状态，消耗功率为2400W ；当开关置于位置2 时（电路接入R2和电动机
）为保湿洗涤状态。已知电阻R1的阻值为22Ω，水的比热容为c水＝4.2×103J / ( kg·℃）。（1）在洗衣机内加人质量为20kg 、初温为20℃的冷水，求加热到70℃时水吸收的热量；
（2）求R2的阻值；
（3）已知洗衣机在保湿洗涤状态下工作时，电动机的功率为240W ，求此时通过电路的总电流为多少？
