难度：
使用次数：56
入库时间：2015-06-18小刚利用如图甲所示实物电路探究“导体中电流跟电阻的关系”。提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干。
⑴图甲中部分导线已连好，请用笔画线代替导线将电路连接完整。⑵实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是 ____ 。
A．控制变量法 B．转换法 C．等效替代法
⑶实验数据如下表，第2次实验中电流表的示数如图乙所示，则电流表示数为 ____ A。
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.40
/
0.13
0.10
⑷分析表中数据可得出结论： ____ 。
⑸结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是 ____ Ω。
-
难度：
使用次数：72
入库时间：2015-06-18
2015年4月21日，重达2.3吨的世界上最大的太阳能飞机“阳光动力2号”降落在南京机场。如图所示，该飞机机身和机翼均采用极轻的碳纤维材料，机翼上安装有高效太阳能电池板，能提供65kW的最大功率，该飞机的最大飞行速度为140km/h。假设飞机停在水平地面时轮与地面的总接触面积为0.1m2，g取10N/kg。求：
⑴飞机停在水平地面时对地面的压强大小；
⑵当飞机发动机的输出功率保持60kW，并以108 km/h的速度水平匀
速飞行时，发动机的牵引力大小；
⑶若飞机发动机保持60kW的输出功率匀速飞行1h，发动机输出的能量为多大？
这些能量相当于多少升的航空燃油完全燃烧时释放的能量？航空燃油的热值取
4×107J/kg，密度取0.75×103kg/m3。
-
难度：
使用次数：109
入库时间：2015-06-18

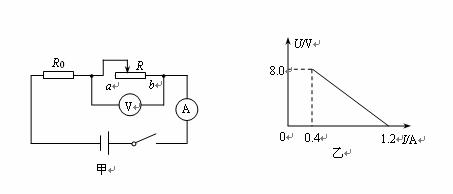

如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。求：
⑴滑动变阻器R的最大阻值；⑵R0的阻值及电源电压；
⑶当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率。
