入库时间：2015-06-18把一个标有“10V 3W” 的小灯泡和定值电阻R串联后接在电压为12V的电源上(如图所示).小灯泡恰能正常工作。通过计算回答:
(1)通过小灯泡的电流是多少?
(2)串联在电路中的定值电阻的阻值多大?
(3)该电路工作10s定值电阻产生的热量是多少?
-
难度：
使用次数：62
入库时间：2015-06-18

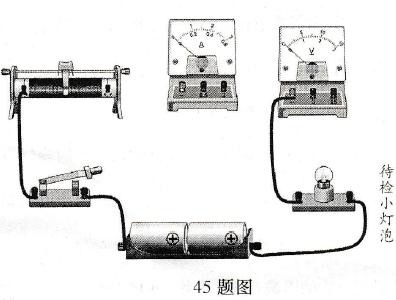

海右中学到产品质量监督部门参加社会实践活动.碰到技术员正在处理一批假冒的“名牌”小灯泡。小明被安排用右图所示的器材检测这些小灯泡的质量是否合格。小明一看.检测器材跟平时在学校做实验用的器材差不多;再看那些小灯泡.做工明显粗糙.尽管标注的有点模糊.但依稀还能辨认出“2.5V 0.3A” 字样。
(1)答题纸上已画出了小明连接检测小灯泡的实物电路的一部分.请用笔画线代替导线在答题纸上帮小明完成该实物电路的连接。
(2)小明连接好检测电路后，对其中一只小灯泡进行检测.得到了右表中的检测数据。由这些数据可以看出：小灯泡在标注电压下工作时。通过它的实际电流比标注电流要_ ___。
电压
0.5
1.0
1.5
2.0
2.5
2.7
电流/A
0.22
0.25
0.28
0.30
0.32
亮度
微亮 → 较亮 → 亮 → 很亮
烧坏
(3)如果小灯泡生产厂家制作灯丝的原材料质量是合格的.则造成这一问题的根本原因是 .
-
难度：
使用次数：197
入库时间：2015-06-18
图甲为小刚和小强对“滑动摩擦力的大小与哪些因素有关”这一问题提出猜想时的情景。为了验证他们的猜想.他们找来了量程合适的弹簧测力计一个、长木板一块、质量相同的长方体木块和塑料块各一块
(l)要验证他们的猜想.首先要解决的问题是如何测量滑动摩擦力。他们经过讨论一致认为：要准确地测出物体与长木板之间滑动摩擦力的大小，必须用弹簧测力计拉着物体，使它沿水平长本板 __滑动。

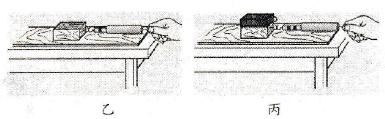

(2)他们通过图乙、丙所示的实验.可以得出的结论是:在保持___ _一定时_ ___越大.滑动摩擦力越大。
(3)小强对小刚说:“我只要用丙中的器材再做一次实验. 就能验证我的猜想。”小强的做法是:_ __ _.重新做一次实验。

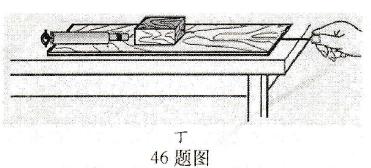

(4)小刚和小强都感到实验中弹簧测力计渎数有一定的困难。经过思考.小刚提出如果按照图丁所示来改进实验装王.实验效果会显著改善。请写出这样改进的好处: ___。
-
难度：
使用次数：163
入库时间：2015-06-18
学习了奥斯特实验后.小军和小民认为:通电的螺线管周围也存在磁场。可是.通电螺线管周围的磁场是什么样的呢?为此.他们找来器材并连成了右图甲所示的实验电路.运用研究磁场的方法来探究通电螺线管外部的磁场。
(l)小军使用小磁针来进行探究。他先在本板上螺线管一端标有黑点的九个位置(图甲)各放置了一个小磁针。通电后发现这九个小磁针的指向如图乙所示，改变通电电流的方向后.重新实验发现这九个小磁针的指向如图丙所示。
根据小军的实验.可以得出的结论是:
a.通电螺线管外部，中心轴线上各点的磁场方向是相同的；除中心轴线外，通电螺线管外部其他各点的磁场方向是__ __的；
b.通电螺线管外部各点的磁场方向还与_____方向有关。
(2)小民的实验方法是:先在一张自纸中问按照螺线管的大小挖一个孔.然后把孔对准螺线管将白纸铺在木板上.再把绷铁屑均匀地洒在白纸上。通电后轻轻敲击木板.发现细铁屑的排列情况如图丁所示;改变通电电流的方向后.重新实验发现细铁屑的排列情况基本没有变化。根据小民的实验现象，可以得出结论:通电螺线管外部的磁场与我们学过的 磁体的磁场相似。
(3)小军和小民对他们的实验结论进行讨论后发现.如果把通电螺线管看作一个磁体.则它的N极和S极的位置是由通电电流的方向决定的。怎样描述通电螺线管中电流的方向与N极位置之问的关系呢?
小军经过反复思考发现：从通电螺线管的一侧看去，通电螺线管中电流的方向和N极位置的关系与拧电流表上的螺帽时螺帽旋转的方向和螺帽前进方向的关系挺相似的。
小军根据他的上述发现对“通电螺线管中电流的方向与N极位置的关系”的描述是: 。
