难度：
使用次数：135
入库时间：2015-06-17如图所示，小明同学设计了一个简易按摩棒，其结构可以看作是一个杠杆。ABO为一根弹性细杆，O为支点，B处固定一个条形磁体，A为按摩槌头。当螺线管内输入方向改变的交流电时，条形磁体会受到通电螺线管的引力或斥力带动按摩槌头A振动敲击人体穴位。某一时刻，电磁铁与条形磁体间的磁感线如图所示，槌头A向下振动。请画出此时：（1）槌头所受阻力F及力臂L；（2）通电螺线管电源的正、负极。
-
难度：
使用次数：162
入库时间：2015-06-17
酱油是一种密度略大于水的居家常用调味品。小明学习了密度测量的有关知识后，设计了一个测定家里所用“临江寺”牌酱油的实验。
所用器材有：一个边长为L的正方体小塑料块，两只小碗，一把刻度尺，水和酱油。小明拟定的实验步骤如下：
A．往一只小碗中加入适量的水，让正方体小塑料块漂浮在水面上，在水面位置处做上标记；
B．取出正方体小塑料块，用刻度尺量出小塑料块浸没在水中的深度h；
C．往另一只小碗中加入适量的酱油，让正方体小塑料块漂浮在油面上，在油面位置处做上标记；
D．取出正方体小塑料块，用刻度尺量出小塑料块浸没在酱油中的深度d；
已知水的密度为ρ，则：
（1）正方体小塑料块的质量m=_______________；
（2）正方体小塑料块所受水的浮力F1__________所受酱油的浮力F2（选填“>”、“=”或“<”）；
（3）“临江寺”牌酱油的密度ρ′=_______________。
-
难度：
使用次数：200
入库时间：2015-06-17
小明听物

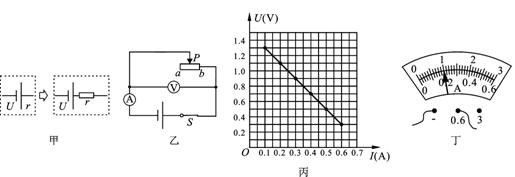

理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图甲所示。在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻。（1）按照图乙连接电路时，闭合开关前滑动变阻器的滑片P应位于_____端；
（2）根据实验中电压表和电流表的读数绘出U—I图象如图丙所示，当电流表示数如图丁所示时电压表示数U=_______V；
（3）根据实验数据求得这节干电池内部电阻r=_______Ω。
-
难度：
使用次数：150
入库时间：2015-06-17
去年被批准为国家级新区的天府新区包括了资阳市的部分区域，其中简阳辖区内的三岔湖被誉为“西部百岛湖，天府新乐园”。为了配合天府新区的旅游开发建设，资阳旅游局拟购进一批旅游观光艇（如图），其部分技术参数如下表：
商品名称
XX观光艇
商品外观
7.5m×2.0m×0.9m
空船质量
900kg
发动机最大输出功率
45kw
最大载客人数
20人
最大航速
45km/h
取g=10N/kg，求：
（1）观光艇以最大航速行驶20min的路程s；
（2）若观光艇发动机以最大输出功率工作时螺旋桨推进器效率为75%，求以最大航速行驶时受到水的平均阻力f。
-
难度：
使用次数：130
入库时间：2015-06-17
简阳芦葭已被国务院正式批准为天府新区成都新机场场址，预计2015年底开建，建设中挖掘机将发挥重要作用。某型号挖掘机的实物和作业范围以及部分相关数据如下图表所示。挖掘机以最大输出功率工作时，可在t=4s内将一满铲斗的密度为ρ=1.6×l03kg/m3的泥土从最大挖掘深度处匀速移送到位于最大卸料高度的运渣车上。取g=10N／kg，求：
指 标
数值
整机质量m
5000 kg
标准斗容V
0.5 m3
最大输出功率P
40 kW
最大挖掘深度d3 m
最大卸料高度h
5 m
两履带与地面接触的总面积S
4 m2
（1）挖掘机静止在水平地面上不工作时对地面的压强p；
（2）移送一满铲斗泥土的过程中，挖掘机对泥土所做的功W；
（3）移送一满铲斗泥土的过程中挖掘机的机械效率η。
