难度：
使用次数：354

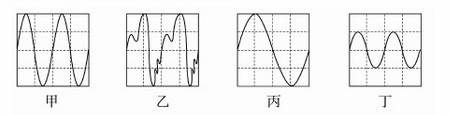

入库时间：2015-06-16如图3所示声波的波形图，下列说法正确的是（ ）
A．甲、乙的音调和响度相同 B.甲、丙的音调和音色相同
C. 乙、丁的音调和音色相同 D.丙、丁的音色和响度相同
-
难度：
使用次数：126
入库时间：2015-06-16
如图4所示，甲、乙两队正在进行拔河比赛，经过激烈比拼，甲队获胜。下列说法正确的是（ ）
A.甲队对乙队的拉力大于乙队对甲队的拉力
B.甲队对乙队的拉力小于乙队对甲队的拉力
C.甲队受到地面的摩擦力小于乙队受到地面的摩擦力
D.甲队受到地面的摩擦力大于乙队受到地面的摩擦力
-
难度：
使用次数：86
入库时间：2015-06-16

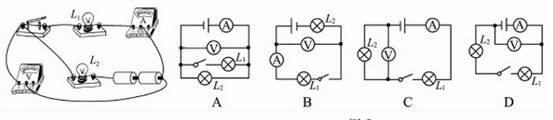

如图5所示，与实物图一致的电路图是（ ）
-
难度：
使用次数：72
入库时间：2015-06-16
用图6所示的实验装置来测量液体的密度，将一个带有阀门的三通U形玻璃管倒置在两个装有液体的容器中，用抽气机对U形管向外抽气，再关闭阀门K，己知左边液体的密度为ρ1，左右两边液柱高度差分别为h1，h2
则下列说法正确的是（ ）
A．实验中必须将U形管内抽成真空
B．若将U形管倾斜，左右两边液柱高度差将增大
C．右边液体的密度ρ2=
D．右边液体的密度ρ2=
图6
-
难度：
使用次数：169
入库时间：2015-06-16

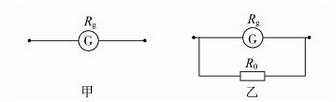

实验室所使用的电流表是有小量程的电流表改装而成。在图7甲中
是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流表，其电阻Rg=10Ω，现借助一个定值电阻R0把它改装为一个量程为3A的电流表.如图7乙所示，下列判断正确的是（ ）A.达到满偏时
两端电压0.03V，R0约10000ΩB.达到满偏时
两端电压0.03V，R0约0.01ΩC.达到满偏时
两端电压30V，R0约10000ΩD.达到满偏时
两端电压30V，R0约0.01Ω
