入库时间：2015-06-15现有两只小灯泡L1L2，它们的额定电压分别为2.5V和3.8V.

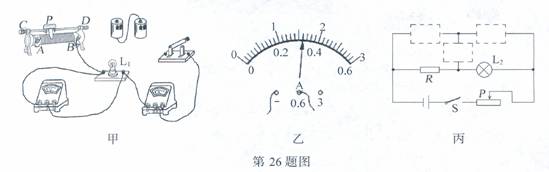

(1)如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）
①请用笔画线代替导线将实物电路图连接完整。
②正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移到 ▲ 端(选填“A”或 “B”)．闭合开关后，移动滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡L1的额定功率为 ▲ W．
（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，
还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号．使电路完整，实验操作简单.
-
难度：
使用次数：127
入库时间：2015-06-15
图甲所示是我市的新景点——江面上的步行桥，人称“南京眼’’，该桥总长约800m，是人们观光旅游的好去处．图乙所示是一辆四轮观光游览车．
(1)若游览车以l0km/h的速度匀速行驶，则它通过该桥约需多少小时？
(2)已知游览车的质量为1200kg，它受到的重力是多少？(g取10N/kg)
(3)游客乘坐游览车在水平桥面上观光时，车轮与地面的总接触面积为800cm2，人的总重为8000N，则游览车对桥面的压强是多少帕？
-
难度：
使用次数：188
入库时间：2015-06-15

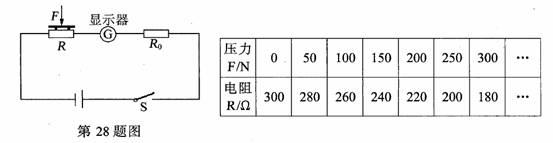

如图所示是某压力测力计的电路原理示意图．图中电源电压为7.5V并保持不变；定值电阻Ro的规格是“400Ω 15mA”，起保护电路的作用；G是由灵敏电流表改装成的指针式测力显示器（电阻忽略不计）；R是一种新型电子元件，在压力不超过600N的前提下，其阻值随压力大小的变化规律如表格中数据所示．
(1) Ro上允许消耗的最大功率是多少？
(2)分析表格数据可知：电子元件的阻值R随压力F变化的关系式是R= ▲ ．
(3)该测力计的量程是多少？
(4)若要增大该测力计的量程，请说出两种改进方法．
