入库时间：2015-06-15在水平桌面上有一个盛有水的容器，木块用细线系住没入水中，如图 22 甲所示。将细线剪断，木块最终漂浮在水面上，且有2/5的体积露出水面，如图 22 乙所示。下列说法正确的是
A．甲、乙两图中，木块受到水的浮力之比是 5∶3 B．甲、乙两图中，水对容器底部的压强大小相等
C．甲图中细线对木块的拉力与木块受到的浮力之比是 2∶5
D．甲图中容器对水平桌面的压力小于乙图中容器对水平桌面的压力
-
难度：
使用次数：89
入库时间：2015-06-15

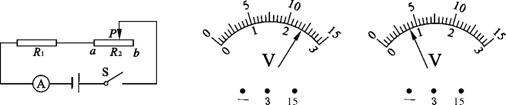

在图 23 甲所示的电路中，R1 是定值电阻，R2 是规格为 “20 Ω 3 A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）。电源电压保持不变，闭合开关 S，滑动变阻器的滑片 P 从 b 端滑向 a 端。当滑片 P 在最右端 b 处时，电压表示数如图 23 乙所示；P 在中点时，电流表的示数为 0.8 A，电压表示数如图
23 丙所示（电压表选用的量程与乙图不同）。下列说法正确的是
A．电压表并联在 R2 两端 B．电源电压是 9 V
C．R1 的阻值是 5 Ω D．R1 消耗的最大功率是 28.8 W
甲 乙 丙
图 23
-
难度：
使用次数：66
入库时间：2015-06-15
在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用 AB、CD 两根长为 L 的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图 24 所示，在左侧安装检测电路，其中 R0 为保护电阻，右侧用导线连接。线路无故障时，电压表 V1 示数为 U，电流表示数为 I。
（1）若检测电路中电流表示数为 0，电压表 V1 示数为 U，表明输电线故障为 。（2）若检测电路中电流表示数大于 I，电压表 V1 示数为 U，表明输电线可能出现短路或形成间隙电阻。如图 25 所示，小组在 AB、CD 之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻 Rx 模拟输电线之间形成间隙电阻，在右侧连接电压表V2。若输电线短路，则电压表 V2 示数 ；若输电线之间形成间隙电阻，则电压表 V2 示数 。
（3）在图 25 中，若输电线的故障是短路，电流表的示数为 I1，电压表 V1 的示数为 U，则故障处与 A 端的距离为 （用 r、I1U、R0 表示）。
图 25
图 24
-
难度：
使用次数：65
入库时间：2015-06-15

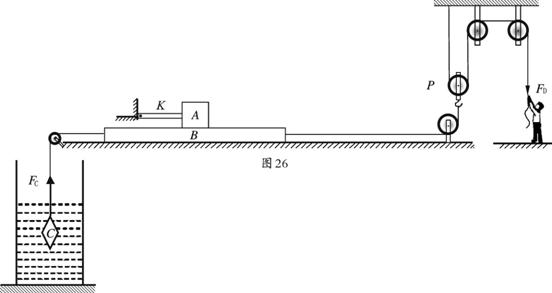

如图 26 所示，轻质硬杆 K 左侧与墙体相连（可自由转动，不能水平移动），右侧与 A 固定；长方体滑块 B 置于光滑水平地面上，A 与 B 的接触面粗糙程度不变，A、B 间的滑动摩擦力大小为 f；人的重力为 G 人，与地面的接触面积为 S 人；动滑轮 P 的重力为 GP。
0 ~ 2 s
4 ~ 6 s
8 ~ 10 s
A
相对地面静止
相对地面静止
相对地面静止
B
向左匀速直线运动
向右匀速直线运动
向右匀速直线运动
C
浸没在水中，以 2cm/s 速度匀速下降
浸没在水中，以 4cm/s 速度匀速上升
在空中，以 6cm/s 速度匀速上升
在拉动过程中选取了三段时间，用表格记录了 A、B、C 的运动状态，图 27 记录了绳对 C 竖直向上的拉力 FC，图 28 记录了人对绳竖直向下的拉力 FD。 在拉动过程中，B 足够长，A 始终没有掉下；C 受水的阻力、C 露出水面后表面附着的水的质量忽略不计；运动中空气阻力不计；细绳的质量、滑轮与轴的摩擦忽略不计；绳或竖直或水平，不可伸缩且长度足够。求：（1）在 4 ~ 6 s 内，杆 K 对 A 作用力的方向，并简述理由。
（2） 在 0 ~ 2 s 内，人对地面的压强 p 人为多少？（用字母 F1 f、S 人、GP、 G 人表示）在 4 ~ 6 s 内人对地面的压强比 0 ~ 2 s 减小了多少？（用字母 f、S 人表示）
（3） 若 C 的重力 GC=40N， F3= 2 F1， 且 F3′∶F2′∶F1′= 3∶2∶1，则 C 在 0 ~ 2 s 内所受的浮力为多少？人在 8 ~ 10 s 内做功的功率为多少？
图 27 图 28
