入库时间：2015-06-15如图所示，两个灯泡L1L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是
A.电源电压较低
B L2发生了断路.
C. L2发生看短路
D. L2实际功率很小
-
难度：
使用次数：138
入库时间：2015-06-15

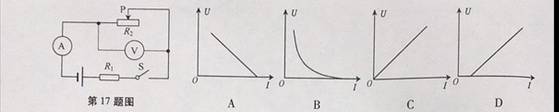

图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图像正确的是
-
难度：
使用次数：126
入库时间：2015-06-15
某实验小组在探究光的折射规律时，让一束光从空气斜射入玻璃水槽内的水中，看到如图所示的现象：
（1）请在图中分别做出入射角（用字母i表示）和折射角（用字母r表示）。
（2）为了探究光从空气斜射入水中时折射角和入射角的关系，以下方案中正确的是： （选填“A”、“B”或“C”）。
A 只测量图中的入射角和折射角，分析并得出结论
B 保持入射角不变，进行多次试验，测量入射角和每次试验的折射角，分析并得出结论
C 改变入射角，进行多次试验，测量每次试验的入射角和折射角，分析并得出结论
-
难度：
使用次数：179
入库时间：2015-06-15
某同学按照以下步骤测量盐水的密度：
①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；
②将烧杯中的一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2
③ ；
④把测得的数据填入表格，计算出盐水的密度。
（1）请补充步骤③的内容。
（2）为了记录相关数据，他设计了如下表格，请将表格第一行所缺的项目补充完整。
（3）盐水密度的表达式为ρ= 。（用测量的物理量符号表示）
-
难度：
使用次数：100
入库时间：2015-06-15

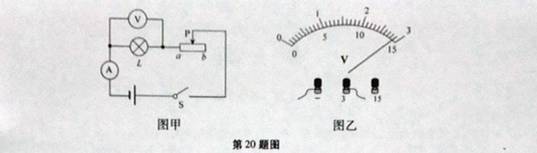

某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示。使用的电源电压约为6V，滑动变阻器的规格是 “5Ω 2A”。
（1）闭合开关前，滑动变阻器的滑片P应移至 （选填“a”或“b”）端。
（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为 V。为了保证小灯泡不被损坏，接下来应该进行的操作是 。
（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施： 。
