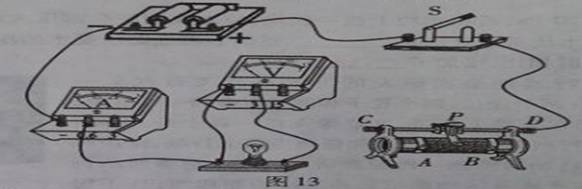

入库时间：2015-06-15图13是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）各有两个量程。
（1） 在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；
（2） 连接电路的过程中，开关应 ，滑动变阻器的滑片P应滑到 端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，分析故障的原因是 。
（3） 排除故障后继续实验，测量数据如下表所示
实验次数
1
2
3
4
5
6
发光情况
不亮
不亮
微光
较亮
明亮
更明亮
电压U/A
0.4
0.5
1.5
2.0
2.5
3.0
电流I/A
0.14
0.16
0.22
0.24
0.26
0.28
分析表中实验数据可知：小灯泡的额定功率为 W；在第1
2两次实验中，灯泡不亮的原因是 （答出一个原因即可）。
（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了 ；本实验用到的探究方法与下列哪个实验的探究方法相同 。
A．通过灯泡发光认识电流的存在 B.探究摩擦力的大小与哪些因素有关
-
难度：
使用次数：54
入库时间：2015-06-15

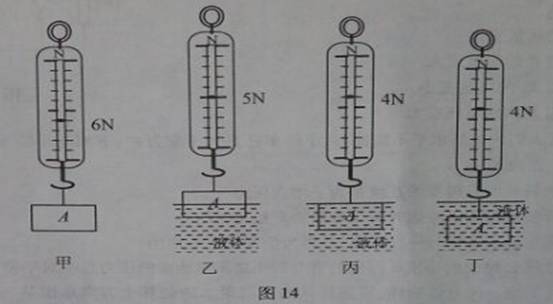

某兴趣小组在探究浸在液体中的物体所受浮力大小规律的实验中，做了如图14所示的实验，将同一物体A逐渐浸入到密度的液体中，并通过观察弹簧测力计的示数的变化规律，得出以下一些结论：
（1）分析比较实验序号甲、乙、丙可初步得出结论：当液体的密度相同时，物体排开液体的体积越大，物体受到的浮力越 ；分析比较实验序号 可初步得出结论：当排开液体的体积相同时，物体所受浮力与浸没在液体中的深度 （选填“有关”或“无关”）。
（2）由实验可知A物体的重力为 N，A物体浸没在液体中时所受的浮力是 N。
（3）同组的小薇同学继续用下面的方法测出了金属块B物体的密度，她具体操作如下：

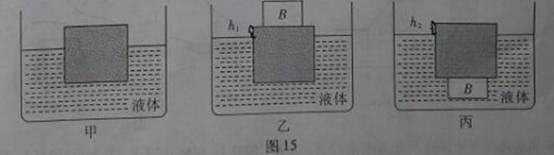

①取边长为a的正方体木块放入装有适量该液体的烧杯中，待其静止后用刻度尺测出有高度露出液面，如图15甲所示，则木块浸入液体中的深度是 ，木块底部所受液体的压强是 （以上两空均用相关的物理量表示）。
②将B物体放在木块中央静止后用刻度尺测出此时木块露出液面的高度为h1，如图15乙。③用体积可忽略不计的细线将物体B系在木块中央，放入液体中静止后测出此时木块露出液面高度h2，如图15丙。
④则B物体的密度= （用相关的物理量表示）。实验结束后同学们展开了激烈讨论，认为小薇同学的操作还是有一些不足，请你说出一条不足之处
。
-
难度：
使用次数：369
入库时间：2015-06-15
如图16所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V。求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流。
-
难度：
使用次数：189
入库时间：2015-06-15

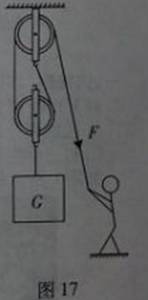

有一质量为60kg、底面积是0.5m2的物体先静置在水平地面上，然后工人用如图17的装置在20S内将物体匀速提升2m，已知拉力F的大小为400N，在此过程中不计绳重和摩擦。求：
（1）物体静置时对水平地面的压强；
（2）滑轮组的机械效率；
（3）拉力F的功率。
-
难度：
使用次数：50
入库时间：2015-06-15
如图18所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω 1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。求：
（1）小灯泡L的电阻；
（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；
（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。
