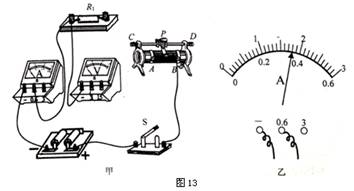

入库时间：2015-06-14小彬用如图13甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。
（1）请你用笔画线代替导线，把图13甲所示的实验电路补充完整。
（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A。
（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P向 （选填“A”或“B”）移动，记录此时各表的示数。
（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。
实验次数
定值电阻（Ω）
电流表示数（A）
1
5
2
10
0.18
3
20
0.09
（5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比。
（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因。你认为其原因是 。
-
难度：
使用次数：59
入库时间：2015-06-14
小冉在探究“浮力大小与哪些因素有关”的实验中，用到如下器材：分度值为0.1N的弹簧测力计，底面积为5cm2
高度为6cm的实心圆柱体铜块，相同的大烧杯若干，水，密度未知的某种液体，细线等。

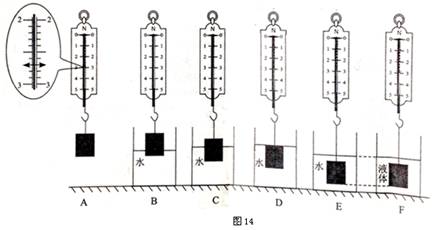

（1）小冉进行了如图14所示的实验：A步骤所示弹簧测力计的示数为 N；用弹簧测力计挂着铜块缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将其示数记录在下表中：
实验步骤
B
C
D
E
F
弹簧测力计示数/N
2.6
2.5
2.4
2.4
2.3
（2）在实验步骤B中铜块所受浮力F浮= N。
（3）分析实验步骤A、B、C、D，可以说明浮力大小跟 有关；分析实验步骤A、E、F，可以说明浮力大小跟 有关。
（4）小冉用表格中的数据算出了某种液体的密度是 kg/m3（结果保留一位小数），还算出了步骤B中铜块下表面受到水的压强是 Pa，并发现步骤B、C、D中铜块下表面受到水的压强随着深度的增加逐渐 （选填“增大”或“减小”）。
（5）小冉在步骤B的基础上继续探究：保持铜块下表面所处的位置不变，把弹簧测力计的拉环固定在铁架台上，缓慢向烧杯内加水，发现弹簧测力计的示数逐渐 （选填“增大”或“减小”）；当所加水使铜块刚好浸没时（水未溢出），烧杯底部受到水的压强增加了 Pa。（已知在一定范围内，弹簧受到的拉力每减少0.1N，弹簧的长度就缩短0.1cm）
-
难度：
使用次数：163
入库时间：2015-06-14
如图15所示，电源电压不变。电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：
（1）电源电压U；
（2）通电100s电流通过电阻R2产生的热量。
-
难度：
使用次数：562
入库时间：2015-06-14
如图16所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒AB长为3m，均匀正方体甲的边长为10cm，物体乙的质量为5.6kg。当把甲乙两物体用细绳分别挂在木棒的两个端点A、B上时，木棒在水平位置平衡，此时物体甲对地面的压强为3000Pa，支点O距A点1.6m。求：
（1）物体乙受到的重力；
（2）物体甲受到的支持力；
（3）物体甲的密度。
-
难度：
使用次数：151
入库时间：2015-06-14
如图17所示，是小勇设计的某电器设备的部分电路。电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω。闭合开关S和S1时，电路消耗的功率为4.05W。（不计灯丝电阻随温度的变化）求：
（1）小灯泡L的电阻；
（2）开关S、S1 S2都闭合时，通过电流表的最小电流；
（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围。
