难度：
使用次数：141
入库时间：2015-06-14光线L射到某平面镜上，使其沿水平方向传播，如图所示。请在答题卡图中画出平面镜（图中要显示作图痕迹）
-
难度：
使用次数：162
入库时间：2015-06-14
（1）王师傅修理电视机时，发现15 Ω和25 Ω的两个电阻的标称看不清了，请你帮他设计一个能够鉴别电阻阻值大小的最简单电路（电源使用旧的干电池），画在答题卡相应位置的虚线框内。
（2）王师傅怀疑厂家生产的定值电阻的阻值有误差，为进一步测量15 Ω电阻的阻值①在你设计的最简电路图甲的基础上，你的修改是：
②小明用额定电压3.8 V的小灯泡替换15 Ω的定值电阻，重新做实验。
根据实验数据绘制的小灯泡和定值电阻的U-I图象如图乙所示。小灯泡的U-I图象是 ，比较L1和L的两条图线，提出一个问题
并解答：
-
难度：
使用次数：103
入库时间：2015-06-14

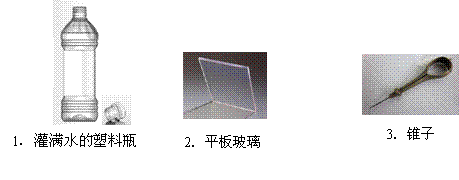

利用如图所示的生活用品，设计与压强相关的实验，完成下表
实验目的
工具
序号
操作（简述）
求证：大气压是存在的
液体压强与深度的关系
-
难度：
使用次数：164
入库时间：2015-06-14
右图为我国拥有完全自主知识产权的一种越野车，其越野性能公认已经超越了“悍马”，坦克能去的地方它都能去，最大速度达100 km/h。当越野车匀速爬上一高14 m，长20 m的陡坡时，机械效率为70%（g取10 N/kg，汽车的质量按3650 kg计算）。求：
（1）越野车受到的重力
（2）越野车以最大速度行驶50 km所需的时间
（3）越野车爬坡时的牵引力
-
难度：
使用次数：139
入库时间：2015-06-14
自动饮水机已经普遍用于车站、学校等公共场所，它的简化电路图如图所示， 电热丝电阻分别为R1R2，请根据说明书提供的信息计算（水的密度ρ水=1×103 kg/m3，水的比热容C水=4.2×103 J/kg℃）
饮水机参数
热水温度：≥90 ℃
热胆容积：2 L
额定功率：1000 W
保温功率：40 W
额定电压：220 V
频率：50 Hz
（1）如果饮水机处在“加热”状态正常工作时，电热丝所产生的热量有80%被水吸收，饮水机的热胆装满水，水温由20℃加热到90℃，需用多长时间？
(2)开关断开时，饮水机处于 状态（填“加热”或“保温”）
（3）电阻丝R1的阻值
