将一物体用力推出后,物体沿粗糙水平面向右减速滑动。不计空气阻力,请在图9中画出该物体在减速滑动时所受力的示意图。
“猴子捞月”的故事家喻户晓。如图10所示,若小猴子的眼睛用点A表示,小猴子看见的水中月亮用点B表示,请你画出小猴子看见水中月亮的光路图。要求画出直实月亮的位置(用点C表示),并保留必要的作图痕迹。

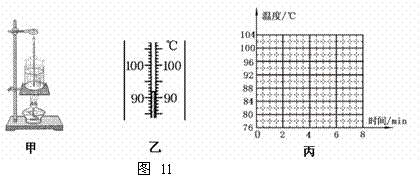

小明同学在做“观察水的沸腾”实验中所用的实验装置如图11甲所示。
(1)他所用的实验装置中的错误是 。
(2)纠正错误后继续进行实验,当水温上升到84℃时,每隔1min读一次温度计的示数,直到水沸腾4min停止读数,其数据记录如下表所示,第三次数据没有记录,当时温度计示数如图11乙所示,请将读数填在表格里。
时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
温度/℃ | 84 | 88 | 96 | 99 | 99 | 99 | 99 |
(3)请根据表格中的数据,在图11丙中的坐标图上画出水的温度随时间变化的图象。
(4)根据实验测得的沸点可知此时的气压比1个标准大气压 。
某实验小组在“探究浮力的大小与液体的密度和物体排开液体的体积是否有关”的实验中,记录的实验数据如下表所示.
实验次数 | 液体的密度ρ/(g•cm﹣3) | 排开液体的体积v/cm3 | 物体的重力G/N | 弹簧测力计的示数F/N | 浮力Fa/N |
1 | 0.8 | 50 | 0.70 | 0.30 | 0.40 |
2 | 1.0 | 50 | 0.70 | 0.20 | 0.50 |
3 | 1.2 | 50 | 0.70 | 0.10 | 0.60 |
4 | 1.0 | 60 | 0.84 | 0.24 | 0.60 |
5 | 1.0 | 70 | 0.98 | ① | 0.70 |
(1)在第5次实验中,弹簧测力计的示数如图所示,则表格中①处的数据应为 .
(2)分析对比第1 2和3次三次实验数据,得出结论一:当物体排开液体的体积相同时,液体的密度越大,物体所受的浮力就越 .
(3)分析对比第 三次的实验数据,得出结论二:当液体密度相同时,物体排开液体的体积越大,物体所受的浮力就越大.
(4)综合结论一和结论二,得出探究结论: 越大,物体受到的浮力就越大.
(5)小明联想到质量等于密度与体积的乘积,由此推想:物体排开液体的 越大,所受的浮力就越大.
(6)小燕又联想到物体的重力与 成正比,深入分析处理数据后,可以得出进一步的结论:浸在液体中的物体所受浮力的大小等于它排开的液体所受的重力.
图12
小明利用已有的实验器材,为了测定标有“2.5V”字样小灯泡的额定功率,设计了如图12甲所示的电路图,其中定值电阻R0的阻值为5Ω.
(1)请你依据电路图用笔画线代替导线,把图12乙的实物图连接完整(导线不得交叉).(2)小明连接完电路,闭合开关S,发现灯泡L发光,A1A2均有示数,并且无论如何移动滑动变阻器的滑片P,A1A2的示数虽随之改变,但示数大小一直相等.请分析出现这种情况的原因是______.
(3)小明正确连接好电路后,闭合开关S,电流表A1的示数为0.1A,此时应调节滑动变阻器的滑片P向______(选填“左”或“右”)移动,使电流表A1的示数为____A时,小灯泡正常发光.此时电流表A2的示数如图12丙所示为____A,则小灯泡的额定功率为____W.
(4)在实验测量过程中,电流表A1与R0串联起来作用相当于_____.
