难度：
使用次数：165
入库时间：2015-06-12学习浮力知识后，小刚用一根粗细均匀的吸管自制了一支密度计。他在吸管的下端装入适量的钢珠后用蜡封住并使底部平整。做好后测出该密度计的总质量为2.4g，吸管总长为0.12m 。
（1）如图11所示是小刚将该密度计放入水中静止时的情形，A是他在吸管上标记的此时水面的位置。则图中密度计受到的浮力是 N。
（2）若将该密度计从水中取出擦干、放到密度为1.1×103kg/m3的盐水中，漂浮时密 度计受到的浮力为 N，此时吸管上盐水液面的位置在A的 （选填“上 方”或“下方”）。
（3）小刚将自制好的的密度计放入另一种液体中，沉到容器底，不好测量这种液体密度，如图12，可采取的办法是 。
-
难度：
使用次数：167
入库时间：2015-06-12
如图13是单相电能表，小勇同学想用此电能表测实验室里电水壶的电功率，发现电能表上用电器每消耗 1kW·h的电能转盘转动的转数模糊不清，小勇请同桌的小慧同学帮助设计实验。他们找来100W的灯泡和秒表，首先让电水壶单独工作，记下转盘转动10圈所用的时间t1，再让电灯泡单独工作，记下 ，则电水壶的电功率P为 W。（写出表达式）
-
难度：
使用次数：181
入库时间：2015-06-12
按要求完成下列作图题：
（1）如图14所示，平面镜前有一发光物体AB，请作出AB在平面镜中所成的像。（保留作图痕迹）
(2) 如图15所示，一物体静止在斜面上，请画出物体所受重力和物体对斜面压力的示意图。
（3）如图16的a中，用手把一小盆水端起，此时水盆相当于图16的b所示的杠杆， 其中O为支点，A为杠杆的动力作用点。请在图16的b中画出作用在A点的最小动力F1和阻力F2的力臂L2 。
-
难度：
使用次数：66
入库时间：2015-06-12
如图17甲是小明、小红两名同学分别探究“水的沸腾”的实验装置，他们所用的器材规格完全相同，同时将水加热16min 。
（1）安装实验器材时，小明应按照 顺序进行（选填“自下而上”或“自上而下”）。
（2）安装好器材开始实验后，小红的读数如图17的丙所示，其错误之处是：读数
时，视线没有与温度计中液柱的上表面 。
（3）读数
时小明发现A点有小水滴影响读数，小水滴成因是 （填物态变化名称），而按乙图改进后可以顺利读数。（4）图17的丁是两名同学根据实验数据绘制的水温随时间变化的图像。
①由图像可知水表面的气压 （选填“高于”、“等于”或“低于”）一标准大气压。
②请根据图像分析，若不计热量损失，小明、小红从给水加热到水沸腾所需热量为Q1Q2，则Q1：Q2为 ，若小明、小红所选水的质量为m1m2，则m1 m2（选填“大于”、“小于”或“等于”）。
丙
乙
甲
丁
-
难度：
使用次数：102
入库时间：2015-06-12
在探究“凸透镜成像规律”的实验中：

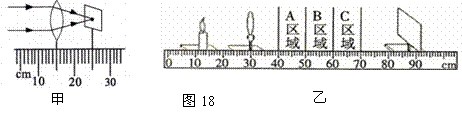

（1）要测凸透镜焦距，应让一束平行光正对射向该透镜，调节光屏位置直到在屏上得一个 的光斑．图18甲是调节完成的状态，由光具座上的 刻度尺可以准确测出该透镜焦距f = cm；
（2）不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，所获得的数据如下表：
实验序号
物体到凸透镜的距离/cm
光屏上的像到凸透镜的距离/cm
1
40
13.3
2
30
15
3
15
30
4
10
5
8
光屏上没有像
由数据可知当凸透镜成实像时，物距增大，像距 。当蜡烛和透镜如图18乙所示时，光屏应移至 区域才能找到清晰的像。
