难度：
使用次数：78
入库时间：2015-06-11在“探究浮力的大小与哪些因素有关”时，小宇使用的是如图甲所示的实验装置，实验结束后，根据实验数据绘制了弹簧测力计的示数F 与圆柱体A的下表面浸入水中的深度h的关系图像，如图乙所示。（g取10N/kg）
（1）浸没前，A逐渐浸入水的过程中，水对容器底部压强将 ▲ ；
（2）浸没时，A受到水的浮力为
▲ N，排开水的体积为 ▲ m3；（3）实验结束后，小宇整理器材，用抹布抹干A上的水，把A放在水平桌面上（如图丙所示），则A对桌面的压强为 ▲ Pa。
甲 乙 丙 -
难度：
使用次数：77
入库时间：2015-06-11
用如图所示的动滑轮匀速提升质量为30kg的重物，重物提升0.3m所用的时间为4s，动滑轮的机械效率为75％。（g取10N/kg）
（1）提升重物的过程中，若以动滑轮为参照物，则重物是 ▲ 的；
（2）求所做的有用功W有用；拉力F的大小和拉力的功率P；
（3）请你写出其中的一种方法来提高用此动滑轮提升物体时的机械效率。
第27题图
-
难度：
使用次数：122
入库时间：2015-06-11

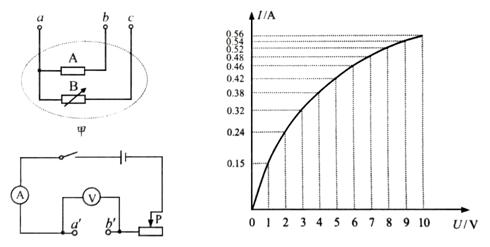

图甲是一个电器设备内部的部分电路，A、
B被封闭在一个透明的玻璃壳内，A是一个定值电阻，B是一种
由特殊金属制成的可变电阻，a、b、c是它三个外露的接线柱。当把图甲的a、b分别与图乙电路的a′、b′接线柱连接，并把变阻器的滑片移到最右端时，电压表和电流表的示数分别为6V和0.2A，图乙中滑动变阻器的最大电阻为20Ω。问：（1）电阻A的阻值是多少?
（2）把滑动变阻器的滑片滑到最左端，电压表的示数是多少?
（3）当接线柱a与a′连接，b、c同时与b′连接时，测得多组电压与电流值，并绘制成如丙的曲线图像。调节滑动变阻器的滑片，使电阻A的实际功率为2.7W，此时电阻B消耗的实际功率是多少?
乙 丙
