难度：
使用次数：145
入库时间：2015-06-11接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。下列说法中正确的是
A．接线板上的开关与指示灯并联
B．接线板上的多个插座与指示灯串联
C．“跳闸”的原因是接线板中的电路发生了断路
D．“跳闸”的原因是接线板中的电路发生了短路
-
难度：
使用次数：64
入库时间：2015-06-11
如图所示的电路，电源电压保持不变，滑动变阻器的滑片P置于中点位置．闭合
开关后，电压表示数为U，电流表A1A2示数分别为I1I2，且灯丝电阻不变，下列分析正确的是A．滑片P向右移动过程中，灯L亮度逐渐变暗
B．滑片P向右移动过程中，U与I1的比值保持不变
C．当滑片P移到最右端时，电路消耗的总功率最大
D．滑片P向右移动过程中，电压表示数U的大小保持不变
-
难度：
使用次数：191
入库时间：2015-06-11

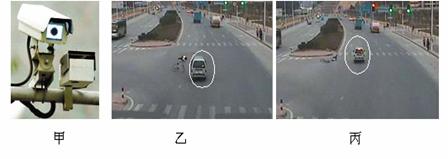

如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个 ▲ 透镜，它的工作原理与 ▲ （选填“照相机”、“投影仪”或“放大镜”）相似。如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐 ▲ （选填“靠近”或“远离”）摄像头。
-
难度：
使用次数：125
入库时间：2015-06-11
家庭电路中的电灯、电视机、电风扇等用电器都是 ▲ 联在电路中的。小明家电能表上月底的示数为
，本月底的示数如图所示。本月消耗的电能为 ▲ kW•h。按0.5元/（kW•h）的电价计费，应付电费 ▲ 元。电能表的参数表明，小明家能同时使用的用电器总功率不得超过 ▲ W。
-
难度：
使用次数：168
入库时间：2015-06-11
电热饮水机有加热和保温两种工作状态，铭牌及电路图如图所示。当开关S和S0闭合时，饮水机处于 ▲ 工作状态；R2的电阻值为 ▲ Ω；热水箱装满水时，水温从20℃加热到60℃，这一过程中水吸收的热量是 ▲ J．[水的比热容c水=4.2×103J/（kg·℃）]
热水箱容量
2L
额定电压
220V
加热时的功率
484W
保温时的功率
44W
