难度：
使用次数：139

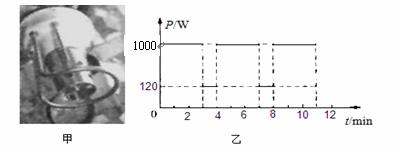

入库时间：2015-06-10如图甲所示是一种豆浆机的主要结构：中间部位是一个带动刀头的电动机，将原料进行粉碎；外部是一个金属圆环形状的电热管，对液体加热．图乙是豆浆机正常做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．下表是这个豆浆机的主要技术参数．则该豆浆机正常加热时电热管的电阻是 Ω，正常工作做一次豆浆，总共消耗的电能是 J．
型 号
额定电压
频 率
电动机功率
加热功率
容 量
SYL﹣624
220V
50Hz
120W
1000W
1000mL
-
难度：
使用次数：133
入库时间：2015-06-10
按下列要求作图．
（1）完成图甲中的光路．
(2) 如图乙所示，用起子开启瓶盖，请画出动力F1的力臂和阻力F2的示意图．
(3) 图丙所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你将各器件正确连入电路中．
-
难度：
使用次数：177
入库时间：2015-06-10

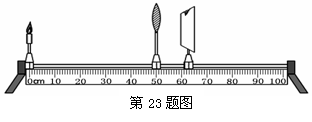

在“探究凸透镜成像规律”的实验中，小明将焦距为10cm的凸透镜固定在光具座上50cm刻度线处不动，点燃蜡烛后，移动光屏,发现烛焰的像成在光屏的上方（如图所示）．
学生
小明
小红
小兰
像距v/cm
29.8
30.9
32.0
（１）为便于观察实验现象，小明应将凸透镜向 （选填“上”或“下”）移动，直到烛焰和光屏的中心位于凸透镜的 上．
（2）正确解决第一个问题后，小明将蜡烛移至光具座上20cm刻度线处，此时可在光屏上得到一个倒立、 的实像．
（3）小明继续将蜡烛向右移到35cm刻线处，为使光屏上得到清晰的像,此时他应将光屏向 （选填“左”或“右”）移动．当在光屏上再次看到像后，小明正确测出了像距；邻座的小红和小兰用同样的实验器材分别重复了该实验步骤，也先后测出了像距，这三位同学所测数据记录于上表：观察数据发现，在物距相同时，他们所测的像距却各不相同，你认为主要原因可能是 ．
-
难度：
使用次数：184
入库时间：2015-06-10
如图所示是“探究滑动摩擦力的大小与哪些因素有关”的实验．
(1)实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向 拉动木块；实验数据如下：
序号
接触面
压力F/N
滑动摩擦力f/N
1
木块与木板
2.0
0.4
2
木块与木板
2.5
0.5
3
木块与砂纸
2.0
0.6
(2)分析12两次实验数据，可以初步得到结论： ．
(3)在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦力为 N．
-
难度：
使用次数：125
入库时间：2015-06-10
用如图所示的实验装置探究“阻力对物体运动的影响”．
所铺材料
小车运动路程/m
①
0.28
棉布
0.44
②
0.85
（1）每次都要让小车从同一斜面的同一高度由静止开始滑下，使小车每次进入水平部分时 大小相等．
（2）实验过程中，应将毛巾、棉布平整地铺在 （选填“AB”或“BC”）段．请将“毛巾”和“木板”填写在表格中① ② .
