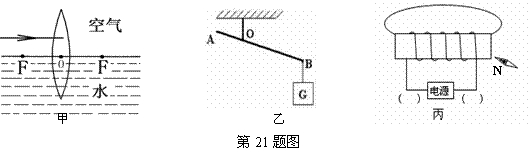

入库时间：2015-06-10按照要求作图：
（1）如图甲，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．
（2）如图乙，用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F1，使其在图示位置平衡，作出该最小动力F1的示意图和力臂l1
（3）如图丙，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向，并用“+”、“﹣”符号在括号内标出电源正、负极．
-
难度：
使用次数：135
入库时间：2015-06-10
小明利用棋子来探究平面镜成像规律，请你帮他完成实验前的相关准备：
（1）他应该至少准备 颗完全相同的棋子．
（2）为了便于确定像的位置，他应该选择 来代替平面镜．
（3）为了探究平面镜所成的像是
虚像还是实像，他应该准备一张 ．（4）为了比较像和物到镜面的距离关系，如果没有方格纸，他还应该准备的测量工具是 ．
-
难度：
使用次数：179
入库时间：2015-06-10

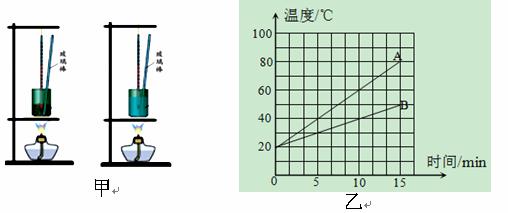

为了比较物质的吸热升温现象，小明做了以下的实验：如图甲所示，小明将质量相同的A、B两种液体分别装入两个完全相同的烧杯中，分别用两个完全相同的酒精灯同时加热，用两支相同的温度计分别测量烧杯内液体的温度，液体温度随时间变化关系如图乙所示．[已知c水＝4.2×103 J/(kg·℃)]．
（1）实验中，用玻璃棒不断搅拌的目的是 ．
（2）分析图像可知，如果给质量相同的A和B两种液体加热相同的时间，则 升高的温度会更高些，两者增加的内能 （选填“甲多”、“相等”或“乙多”）．
（3）若A、B两种液体中，一种液体是水，另一种液体的比热容是 J/（kg·℃）．
-
难度：
使用次数：164
入库时间：2015-06-10
测量苹果的密度：
（1）方法一：如图所示，用天平测得苹果A的质量为 g，若苹果A的体积为200cm3，则苹果A的密度为 kg/ m3
（2）方法二：将苹果B轻放入装满水的溢水杯中，静止时，苹果B漂浮在水面上，测得从杯中溢出水的体积为V1；再用细针缓缓地将苹果B全部压入水中，从杯中又溢出了体积为V2的水．已知水的密度为ρ水，则苹果B密度的表达式为ρ苹果= ．（用所测的物理量来表示）
-
难度：
使用次数：146
入库时间：2015-06-10
小明利用标有2.5mL的一次性注射器、弹簧测力计、细绳、橡皮帽、刻度尺等器材，对大气压的值进行测量．
（1）将活塞推至注射器底端，再用橡皮帽封住注射器的小孔．目的是 ．
（2）下面是记录实验情况的表格，请将其中两项空白处内容补充完整．
大气压力F/N
注射器容积V/ml
①
活塞面积S/cm2
大气压强p/Pa
7.5
2.5
4
0.625
②
（3）小
明发现，同学们在做此实验时测得的大气压值误差很大，对此小明与同学找出了下列可能的原因：①橡皮帽封住的注射器小孔中有残余气体；②活塞与注射器筒壁间有摩擦；
③弹簧测力计的示数没有读准； ④活塞与注射器筒壁不完全密封．
上述原因可能会使测量值大于真实值的是 ．
A．①③ B．①④ C．②③ D．②④．
