难度：
使用次数：198
入库时间：2015-06-08小明利用铁架台、带有最小刻度为1cm的杠杆、细线、若干钩码等实验装置探究杠杆的平衡条件．

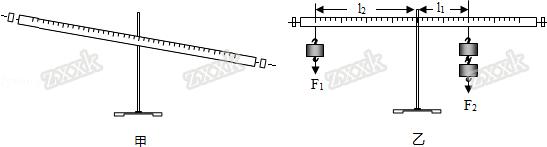

（1）在挂钩码前，小明发现杠杆左端高，右端低（如图甲），他应将杠杆两端的平衡螺母向 调节（选填“左”或“右”），使杠杆在水平位置平衡．
（2）接着小明在杠杆的两端挂上不同数量的钩码，移动钩码的位置，保持杠杆在水平位置平衡．则杠杆两侧受到的作用力大小 （选填“大于”、“等于”或“小于”）各自钩码所受重力大小．设右侧钩码对杠杆施的力为动力F1，则动力臂l1大小（如图乙）为 cm．
（3）改变钩码数量与位置，获取多组测量数据，填入记录表中，根据表中的数据得出杠杆的平衡条件是：F1l1=F2l2，据此，实验测量数据记录表中第三次实验中的空格应填 ．
实验测量数据记录表：
实验次序
动力F1/N
动力臂l1/cm
阻力F2/
N阻力臂l2/cm
1
2.0
5.0
1.0
10.0
2
2.0
10.0
2.0
10.0
3
2.0
15.0
3.0
…
…
…
…
…
（4）测量多组数据的目的是 （选填“减小实验误差”或“避免实验错误”）．
-
难度：
使用次数：124
入库时间：2015-06-08
（1）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．
（2）如图所示，
为乒乓球的重心，请在图中分别作出乒乓球竖直上升、下落过程中的受力示意图（乒乓球在运动过程中均受空气阻力
的作用，不计空气的浮力）。
-
难度：
使用次数：471
入库时间：2015-06-08
如图
所示，某工人重600N，站在水平面上，用100N的拉力向下匀速拉动绳子，提起一浸没在水中体积为1.2×10﹣2m3，重360N的物体．（物体始终浸没在水中，且忽略水对物体的阻力，ρ水=1×103kg/m3，g=10N/kg）求：（1）已知工人双脚与地面的总接触面积是3×10﹣2m2，工人没有拉动绳子时对地面的压强；
（2）物体浸没在水中时受到的浮力；
（3）提起物体时滑轮组的机械效率．
-
难度：
使用次数：113
入库时间：2015-06-08
有一混合动力汽车，由汽车发动机（汽油机）和电动机为驱动系统提供动力，汽油发动机每一个工作循环活塞
经历四个冲程，带动曲轴转动两圈，该汽油发动机的最大功率是69kW，以最大功率工作时曲轴转速为5000r/min．活塞从气缸一端运动到另一端所扫过的容积为气缸排气量，气缸容积与燃烧室容积之比为压缩比，如图为气缸容积和燃烧室容积的示意图，该车排气量是1.8L，压缩比为10：1，动力蓄电池额定电压为200V，容量（蓄电池放电电流和放电时间乘积）为150A•h，已知该车的动能E与其速度v的关系如下表所示．v/ms﹣1
1
2
4
10
20
E/J
6.0×102
2.4×103
9.6×103
6×104
2.4×105
（1）该汽车的动力蓄电池最多可储存多少焦的电能？
（2）a．当这辆汽车在平直公路上以108km/h的速度匀速行驶时，动力完全
由汽油发动机提供，若汽车汽油发动机的输出功率为54kW，则此时汽车所受的阻力是多大？b．当驾驶员看到前方限速标志时，立即减速并启动充电装置给动力蓄电池充电，汽车速度由108km/h减小到72km/h，若在此过程中动力蓄电池获得的电能为汽车所减少动能的50%，则动力蓄电池获得的电能
为多少焦？（3）若该汽车汽油发动机以最大功率工作时，吸气冲程末气缸内每升混合气体中汽油质量是7.2×10﹣5kg，此时这台汽油发动机的效率是多少？（q汽油=4.6×107J/kg）
