难度：
使用次数：341
入库时间：2015-06-07在图所示，甲乙两物体叠放在粗糙的水平面上，在5N的拉力F的作用下一起向右做匀速直线运动，则甲受到的摩擦力为 N，乙受到的摩擦力为 N。
-
难度：
使用次数：121
入库时间：2015-06-07
（1）某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示．

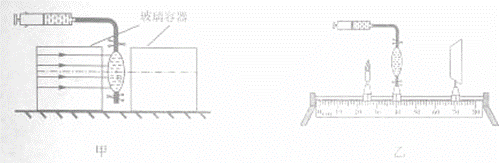

（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将 （选填“偏离”或“偏向”）主光轴．如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度 （选填“会改变”或“不改变”），在玻璃容器中充入蚊香烟雾的目的是 ．
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现
清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是 ．A．放大、倒立的实像 B．放大、正立的虚像
C．缩小、倒立的实像 D．缩小、正立的实像
（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与 是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是 ．
（4）利用液体透镜还可以探究哪些问题？（写出一个即可） ．
（2）小婷在探究“滑动摩擦力的大小与哪些因素有关”的实验时，她猜想滑动摩擦力的大小可能与接触面的大小有关，于是她选用一个长、宽、高各不相同的长方体木块来进行实验，且该木块各个表面的粗糙程度相同。
实验次数
长方体木块的放置方式
弹簧测力计的示数
1
平放
1.2
2
竖放
1.2
3
侧放
1.2
（1）在探究这个问题时，应先控制接触面的粗糙程度和 相同，再分别以三种不同的方式放置木块，并用弹簧测力计拉着该木块在水平木板上做 运动。
（2）通过对以上实验数据的分析，可以得出的结论是：滑动摩擦力的大小与接触面的大小 。
-
难度：
使用次数：195
入库时间：2015-06-07

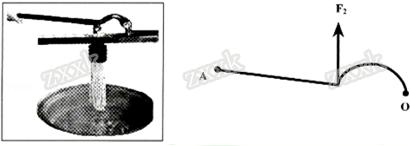

（1）纪录片《舌尖上的中国》已经播出了两季，深受广大观众的欢迎，它向人们介绍了祖国各地的美食和风土人情．如下左图是山西的一种制作美食饸饹的画面，其中压制工具的手柄可以看成一个杠杆，右图为其简化图，请在右图中画出阻力臂L2
作用在A点的最小动力F1和动力臂L1

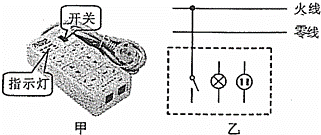

（2）如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用．请在图乙中画出插线板上开关、指示灯和插孔的连接方式，并与电源线接通
．
-
难度：
使用次数：106
入库时间：2015-06-07
下图是建造
大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底沿竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图像。A完全离开水面后，电动机对绳的拉力F大小为6.25×103N，滑轮组的机械效率为80%。已知A的重力2×104 N，A上升的速度始终为0.1m/s。（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响）求：（1）长方体A未露出水面时受到的浮力；
（2）长方体A的密度；（3）长方体A完全离开水面后，在上升过程中F的功率。
（4）把长方体A按图21甲中的摆放方式放在岸边的水平地面上，它对地面的压强。
