难度：
使用次数：64
入库时间：2015-06-06如图18所示的电路中，木板上装有两根长度相同、粗细不同的镍铬合金线AB和CD。闭合开关S后，可以通过观察 ，比较出合金线电阻的大小，这种研究方法叫______（填“等效替代法”或“转换法”）。这个实验装置探究的问题是 。
-
难度：
使用次数：72
入库时间：2015-06-06

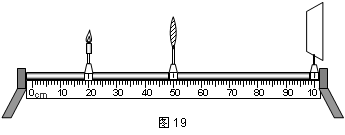

如图19所示，凸透镜焦距为12cm，将蜡烛放在 20cm刻度处时，在光屏上能成清晰的、倒立的、 （选填“放大”或“缩小”）的实像。保持透镜位置不变，当蜡烛放在46cm刻度处时，移动光屏，_____在光屏上成像（选填“能”或“不能”）。
-
难度：
使用次数：168
入库时间：2015-06-06
如图20所示的家庭电路中，闭合开关后发现灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点时氖管发光，检测B点时氖管不发光，出现这一现象的可能原因是 （填字母）。
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
-
难度：
使用次数：157
入库时间：2015-06-06
如图21所示，小红在探究光的反射规律时，将可沿ON折转的白色硬纸板ABCD 放置在平面镜上，将一束光紧贴硬纸板射向镜面上的O点时，可在ABCD平面内看到反射光线。实验中使用可折转的硬纸板是为了探究： 。
-
难度：
使用次数：158
入库时间：2015-06-06
小阳利如图22所示的滑轮组做探究“滑轮组的机械效率与被提升物体重力的关系”的实验。实验数据记录如下表。
序号
钩码总重G
(N)钩码上升高度h(m)
测力计拉力F(N)
测力计移动距离s(m)
机械效率
η(%)
1
2
0.1
0.8
0.3
83.3
2
5
0.1
1.8
0.3
92.6
3
8
0.1
2.8
0.3
（1）在实验过程中，小阳应 拉动弹簧测力计。
（2）第三次实验滑轮组的机械效率为：η = %（保留一位小数）。
（3）根据实验数据可得出：使用同一滑轮组提升越重的物体时机械效率 。
