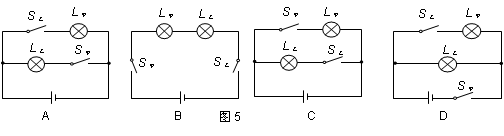

入库时间：2015-06-06击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图5所示的四个电路图中，符合上述要求的是
-
难度：
使用次数：109
入库时间：2015-06-06
用如图6所示的装置，工人用力F将重为100N的物体以0.2m/s的速度匀速提升6m。若不计绳重和摩擦，则这一过程中
A．拉力F的大小为50N
B．绳子自由端的速度为0.4m/s
C．拉力F所做的功为600J
D．拉力F的功率为10W
-
难度：
使用次数：598
入库时间：2015-06-06
如图7所示，电阻R1、R2的阻值之比R1：R2=4：3，则
A．通过电阻R1、R2的电流之比为I1：I2 = 3：4
B．电阻R1、R2两端的电压之比为U1：U2 = 3：4
C．电阻R1、R2消耗的功率之比为P1：P2=3：4
D．若将电阻R1、R2并联在电路中，在相同时间内产
生的热量之比Q1：Q2=3：4
-
难度：
使用次数：163
入库时间：2015-06-06
额定电压2.5V的灯，其电阻随两端电压的变化关系如图8所示，下列结论正确的是
A．灯丝的电阻随电压的增大而减小
B．灯的额定电流是0.2A
C．灯的额定功率是6.25 W D．灯两端电压为1.5V时消耗功率约为0.28W
-
难度：
使用次数：154
入库时间：2015-06-06
图9甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体缓慢下降，直至将圆柱体逐
渐浸入水中。整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图像如图9乙所示，g取10N/kg。下列说法正确的是A. 圆柱体受到的重力是8N
B. 圆柱体受到的最大浮力是4N
C. 圆柱体的密度是1.5×103kg/m3
D. 当圆柱体刚好全部浸没时，下表面受到水的压强为70
0pa
