入库时间：2015-06-04小明和小红一起做探究杠杆平衡条件的实验：
（1）实验前，将杠杆的中点置于支架上，当杠杆静止时发现杠杆停在如图甲所示的位置．小明将左端的平衡螺母向右调，小红认为也可以将右端的平衡螺母向_________调（选填“右”或“左”），使杠杆在水平位置平衡．
（2）在杠杆的两端加挂钩码，并移动钩码，使杠杆在水平位置平衡，如图乙所示，并测出力臂．多次实验并把数据记录在表格中．
次数
F1/N
l1/cm
F2/N
l2/cm
1
1
10
2
5
2
2
10[来源:Z。xx。k.Com]
1
20
3
2
15
3
10
实验时杠杆在水平位置平衡的目的是：_________；
多次实验的目的是：___
______．（3）小明根据以上数据得出杠杆平衡的条
件是：_________．（4）小红将图乙中杠杆两侧的钩码各取下一个，杠杆会_________（选填“右侧下降”或“左侧下降”）．
（5）若小明只将图乙中的杠杆左侧的两个钩码取下，要使杠杆重新在水平位置平衡，应将右侧钩码_________（说出钩码移动的方向及格数）．
-
难度：
使用次数：61
入库时间：2015-06-04
小明在完成“动手动脑学物理”时，认识了密度计．将其放入液体中，当它竖立静止时，与液面相交的读数即为待测液体的密度．
（1）如图甲、乙所示，让同一支密度计分别静止在水和酒精中，密度计受到的浮力 _________（选填“变大”、“变小”或“不变”）；装水的容器是_________（选填“甲”或“乙”）．
（2）小明将一只铅笔的下端缠绕了适量铜丝，初步做成了一支密度计（如图丙）；
为了给密度计标上刻度，他进行了如下实验：
a．将其放入水中，竖立静止后，在密度计上与水面相平处标上水的密度值1.0g/cm3；
b．将其放入植物油中，用同样的方法在密度计上
标上植物油的密度值0.9g/cm3；c．像标示弹簧测力计刻度的方法一样，他以两刻度线间的长度表示0.1g/cm3将整个铅笔均匀标上刻度；
d．他将做好的密度计放入酒精中进行检验，发现液面明显不在0.8g/cm3刻度处．
①如丙图所示，小明制作的密度计，你认为刻度0.9应该在_________点（选填“p”或“q”）．
②在实验步骤c中，小明这样均匀标示刻度对不对？_________，若被测液体的密度为ρ液，密度计浸入被测液体的深度为h（如图丁）、自制密度计的质量为m铅笔的横截面积为s，请你推导出h与ρ液的关系式_________（用给定的字母表示推导结果）
-
难度：
使用次数：97
入库时间：2015-06-04
有某型号电水壶的铭牌如下表，如图是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，随温度变化闭合或断开，从而实现了自动控制保温和加热两种状态．若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：
（1）电水壶正常工作时，其加热电阻的阻值是多大？
（2）若电水壶的效率为84%，现将一满壶23℃的水在标准大气压下烧开需要多长时间？[水的比热容C=4.2×103J/（kg•℃）]．
（3）当电水壶处于保温状态时，通过加热器的电流是0.2A，此时电阻R0的电功率是多少？
-
难度：
使用次数：123
入库时间：2015-06-04
人们常用“冰山一角”来形容事物显露出来的仅仅是其很小的一部分，更多的还隐藏在表面现象之下．事实上，冰山浮在海水中的确只露“一角”（如图1所示）．
请解答下列问题：（已知：g取10N/kg 海水的密度取ρ海水=1×103㎏/m3冰的密度ρ冰=0.9×103㎏/m3）．
（1）若有一座冰山其露出海面的体积是2000m3，那么这座冰山的总体积为多少？
（2）南极考察中使用的海洋破冰船，自身的重力为1.8×107N．如图2所示，当船冲到冰面上时，船重的三分之二压在冰面上，船与冰面的接触面积为5m2，此时破冰船对冰面的压强是多少？
-
难度：
使用次数：95
入库时间：2015-06-04

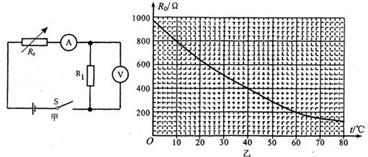

现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图甲所示的电路，将热敏电阻R0置于细菌培养箱内，其余都置于箱外．这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12V，定值电阻R1的阻值是200Ω．热敏电阻R0的阻值随温度变化的关系如图乙所示．求：
（1）当培养箱内的温度降低时，电流表的示数如何变化？
（2）当培养箱内的温度为40℃时，电压表的示数是多大？
（3）已知电流表的量程是0-30mA，电压表的量程是0-8V，则此电路能够测量的最高温度是多大？此时热敏电阻R0消耗的电功率是多大？
