难度：
使用次数：105

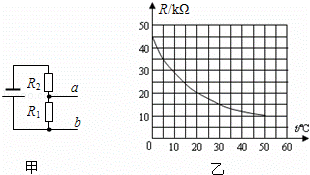

入库时间：2015-06-03某自动恒温箱的控制电路如图甲（a、b端所控制的加热电路未画出）．箱内电阻Rl=5kΩ，R2为热敏电阻，其阻值随温度变化的图象如图乙所示，电源电压为12V．当a、b间的电压Uab小于2.4V时，恒温箱内的电热丝通电加热；当a、b间的电压Uab大于3V时，电热丝停止加热．
（1）a、b间的电压Uab等于2.4V时，控制电路中的电流为______________________________mA，热敏电阻R2的阻值为______________________________kΩ．
（2）恒温箱内的温度范围为______________________________℃到______________________________℃．
-
难度：
使用次数：140
入库时间：2015-06-03

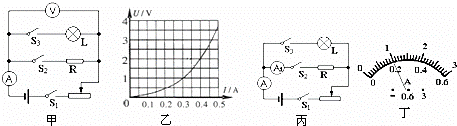

某物理兴趣小组利用如图甲所示电路进行如下的实验研究：测定“3.6V”小灯泡的额定功率及定值电阻R的阻值．
（1）闭合S1、S2，断开S3，调节滑动变阻器，得到表中三组数据．根据表中数据，可计算出定值电阻R=____________________________________________________________Ω．
1 2 3
电压U/V 1.5 2.4 3
电流I/A 0.20 0.32 0.40
（2）闭合S1、S3，断开S2，调节滑动变阻器，测量灯泡L两端的电压和电流，根据测量数据绘制成如图乙的U﹣I关系图象．由图象分析，当电压表示数为2V时，灯泡L的电功率PL=______________________________W；图象中所绘图象是一条曲线，其原因是：______________________________．
（3）若在进行（2）时发现电压表突然损坏，该组同学手边有多余电流表但无电压表，为了测出小灯泡的额定功率，小明灵机一动，设计了如图丙电路图；并进行如下操作：①调节滑片至阻值最大处，并同时闭合S1、S2、S3；②调节滑动变阻器的滑片，直至电流表A1的示数为______________________________A时，记下电流表A的示数______________________________A（见图丁）；③根据公式计算出灯的额定功率为______________________________W．
-
难度：
使用次数：189
入库时间：2015-06-03
甲、乙两同学分别做“测定小灯泡功率”的实验，除灯泡外他们所使用的器材规格均相同，灯泡额定电压可能是“2.2V”、“2.5V”或“3.8V”．

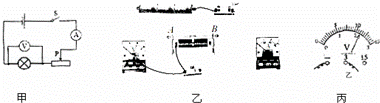

（1）图甲为电路图，图乙已经接了部分电路．请你用笔画线代替导线，将电路连接完整．
（2）甲同学正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，当把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，三组数据如表所示．甲同学所用小灯泡的额定功率为____________________________________________________________W．他在实验过程中滑片的移动方向是____________________________________________________________（“从A到B”或“从B到A”）．
物理量
实验序号 电压表
示数 电流表
示数 小灯亮暗
程序
1 1.3V 0.16A 暗
2 2.5V 0.25A 正常发光
3 4.5V 0A 不发光
（3）当乙同学所选用的小灯泡正常发光时，电压表的示数如图丙所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为______________________________Ω，乙同学所选用灯泡正常发光时灯泡的功率是______________________________W．
-
难度：
使用次数：161
入库时间：2015-06-03

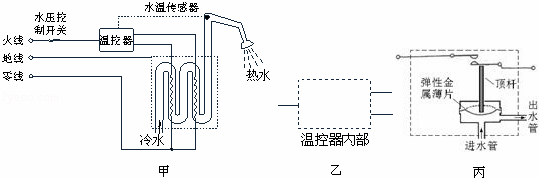

无水箱式电热水器具有体积小、加热快的优点，图甲是它的工作原理图．
（1）温控器：水温传感器测量到出水温度并将信息传给微电脑芯片，微电脑芯片将测量到的水温和预先设定的温度进行比较，然后即时控制温控器内的两个开关的状态，从而让喷头喷出预先设定温度的热水．请在图乙虚线框中补齐温控器内的两个开关．
（2）水压控制开关：当热水器内没有水或水压过低时，图丙所示的水压控制开关能确保电热水器停止工作．图中顶杆必须具有很好的______________________________性才能防止漏电．
（3）家庭电路中该电热水器在正常电压下工作，当喷头喷出水的流量为4.5L/min时，5℃的冷水经过加热后温度最高可达38℃，已知通过电热水器的电流为52.5A，则该电热水器的加热效率多少？如果此时还要进一步提高水温，应该怎样调节冷水的流量的大小？
