两个同样的烧杯,内装温度、质量相同的水和某种液体,用同样的酒精灯加热,每隔1min记录一次它们的温度,测得如下数据:
时间/min | 0 | 1 | 2 | 3 | 4 | 5 |
水的温度/℃ | 20 | 22 | 24 | 26 | 28 | 30 |
某种液体的 温度/℃ | 20 | 23 | 26 | 29 | 32 | 35 |
回答下列问题:
(1)在加热时间相同的条件下,升温快的是______________________________;
(2)如果它们升高相同的温度,______________________________吸收的热量多;
(3)由此可根据公式______________________________,推出C水______________________________C液(填“>”“<”或“=”)
(4)根据以上数据可算出C液=______________________________.

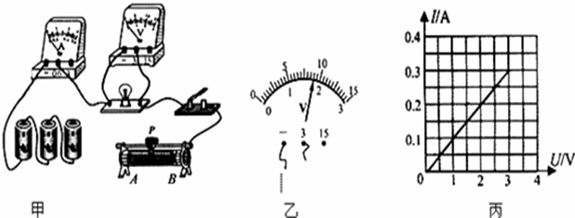

在测量小灯泡正常发光时的电阻的实验中,选用的电源电压为4.5V,小灯泡的额定电压为2.5V,图甲是未连接完整的实验电路.
(1)连接实验电路的过程中开关应______________________________.
(2)请你用笔画线代替导线,将图甲所示的实验电路连接完整(要求滑动变阻器的滑片P向左移动时电流表的示数变大).
(3)闭合开关后,缓慢移动滑动变阻器的滑片p,同时观察电压表示数的变化,当电压表的示数如图乙所示时,其读数为______________________________V;若要测得小灯泡正常发光时的电阻,滑片P应向______________________________(选填“A”或“B”)端移动.
(4)实验时闭合开关,两表均有示数,若将小灯泡从灯座中取走,电压表______________________________示数,电流表______________________________示数(两空均选填“有”或“无”).
(5)改变滑片P的位置,获得多组对应的电压、电流值,绘制了如图丙所示的I﹣U图象(不计小灯泡电阻随温度的变化).由图象可知,小灯泡正常发光时的电阻是______________________________Ω.
有一个灯泡,它的电阻是10Ω,把灯泡两端加4V电压时,灯泡能正常工作.如果把灯泡接在12V的电源上,仍使灯泡正常发光,应给灯泡串联一个多大的电阻?
一个“220V 1100W”的电炉,正常工作时电阻丝的电阻有多大?假如电路中的电压降低到200V,电阻丝的电阻不变,这时电炉实际的电功率有多大?
如图所示的电路中,电源电压不变,电阻R1的阻值为20Ω.当断开开关S1和S2,闭合开关S3时,电流表的示数为0.50A;当断开开关S2,闭合开关S1、S3时,电流表的示数为0.90A.求:
(1)电阻R2的阻值.
(2)断开开关S1和S3,闭合开关S2时,加在电阻R1两端的电压.
