入库时间：2015-06-02按照题目要求作图。

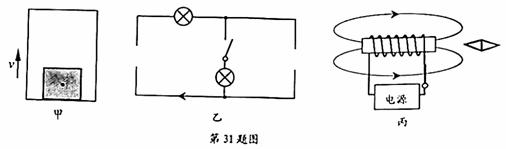

（1）如图甲所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图。
（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路。
（3）如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极。
-
难度：
使用次数：192
入库时间：2015-06-02
我国“辽宁”号航空母舰满载时的排水量m=6.8×107kg,它以54km/h的速度匀速航行,受到的阻力ƒ=1.0×107N.取海水密度ρ=1.0×103kg/m3,g=10N/kg,求：
（1）航行2h通过的路程；
（2）航母受到的浮力和排开海水的体积；
（3）航母航行2h推进力做的功。
-
难度：
使用次数：67
入库时间：2015-06-02
如图所示是家用饮水机的工作原理电路，其中S是 温度控制开关，当水温升高到一定温度时，饮水机从加热状态自动切换到保温状态，已知电阻R0=55Ω，R=2365Ω
.（1）当开关S处于“2”挡时，通过电阻R和R0的电流强度各为多大？
（2）当开关S分别处于“1”挡和“2”挡时，饮水机的总功率各是多少？
（3）请判断当开关S处于“1”挡时，饮水机处于加热状态还是保温状态？简述理由。
-
难度：
使用次数：476
入库时间：2015-06-02

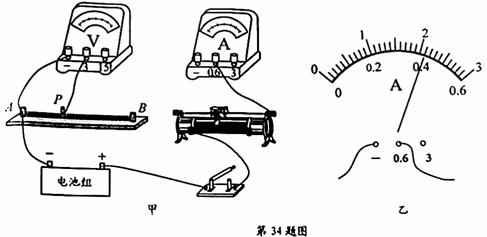

某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。
（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，
使电路完整。（2）闭合开关前，将滑动变阻器的滑片移至变阻器的最 （选填“左”或“右”）端。
（3）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图乙所示，则电流表的读数为I= A，此时金属丝的电阻R= Ω。
（4）实验中移动金属夹P，分别测得AP段的长度ι和对应的电阻值R，数据如下表：
ι/cm
30
40
50
60
70
80
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
分析表中数据，可知 。
（5）小虎同学认为，由于电源电压没有超过电压表所选量程的最大值，因此在闭合开关前，可以将变阻器的滑片置于任意位置。你认为他的想法是 （选填“正确”或“错误”）的，理由是： 。
-
难度：
使用次数：105
入库时间：2015-06-02
在利用太阳光测量凸透镜的焦距后，小华将凸透镜正对着太阳，发现把火柴头放在凸透镜焦点处一段时间后，火柴会被点燃。他想进一步探究不同的透镜对火柴的点燃效果有什么不同，和同学们讨论后，他们提出了以下三种猜想：
猜想1：凹凸镜也能点燃火柴；
猜想2：点燃火柴的快慢与凸透镜的焦距大小有关；
猜想3：点燃火柴的快慢与凸透镜的直径大小有关。
（1）根据所学知识，他们经过讨论，判断猜想1是错误的。你认为他们判断的依据是 。
（2）为了验证猜想2是否正确，他们选用直径相同而焦距不等的凸透镜进行多次实验，发现火柴被点燃的时间基本相等。这说明猜想2是 的。
（3）请设计一个简单实验，验证猜想3是否正确，简述你的实验方案。
简要做法： ；
如何判断： 。
