难度：
使用次数：127
入库时间：2015-06-01用如图18所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为 N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为 %．请写出使用该杠杆做额外功的一个原因： 。
-
难度：
使用次数：144
入库时间：2015-06-01

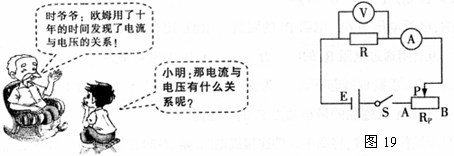

欧姆坚持不懈的探索精神，激发了同学们的学习热情，忠民和勇胜为探究小明提出的问题，设计如图19所示电路，并准备了充足的实验器材．
（1）为完成探究，应该改变电压，观察电流的变化．请写出两种（不同角度
）改变定值电阻两端电压的方法？（2）忠民按设计好的电路进行实验，收集数据如下表（R为定值电阻）：
次 数
1
2
3
电流I/A
0.2
0.4
0.6
电压U/V
1.0
2.0
3.0
请根据表中数据，写出实验结论 。
①勇胜在连接电路时，误将电压表与滑动变阻器并联，在实验中收集数据如下表（电源电压已知且不变）：
次 数
1
2
3
4
5
电流I/A
0.16
0.24
0.32
0.40
0.48
电压U/V
2.2
1.8
1.4
1.0
0.6
问题：①按勇胜的实验也能得出正确结论，请写出得出正确结论的办法.
②实验中操作失误，往往是新收获的契机．请写出本实验操作过程中，滑动变阻器的电功率，随着它连入电路中电阻值的变化是如何变化的？
-
难度：
使用次数：168
入库时间：2015-06-01
图20所示“蛟龙号”载人潜水器赴马里亚纳海沟区域执行7.0×103m级海试任务。96名参试队员将挑战世界载人深潜的历史新纪录。求：（海水密度近似取ρ＝1.0×103kg/m3，g＝10N/kg）
（1）如果“蛟龙号”下潜到7km的海底用时3.5h，“蛟龙号”下潜时的平均速度是多少km/h？
（2）“蛟龙号”下潜到7.0×103m深的海底世界时，海水对“蛟龙号”外壳的压强是多大？潜水器的一个摄像观察玻璃窗口的面积约为2.0×10－2m2，则海水对该观察玻璃窗口的压力是多大？
（3）若匀速下潜的“蛟龙号”潜水器总质量为3.0×104kg，当它从水面下潜到7.0×103m深处，“蛟龙号”潜水器所受重力做的功是多少？
-
难度：
使用次数：83
入库时间：2015-06-01
半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图21甲是某种半导体材料的电阻随温度变化的关系图像.根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图21乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0—0.6A）、开关、定值电阻R0（10Ω）、导线若干。
（1）定值电阻R0的作用是什么？ 。
（2）当环境温度为20℃时，电流表的读数为0.2A，求电源的电压。
（3）电流表的读数为0.4A时，求当时环境温度。
（4）当环境温度为100℃时，半导体电阻在10s内消耗的电能是多少？
