难度：
使用次数：125
入库时间：2015-06-01在探究“阻力对物体运动的影响”时，让同一小车从同一斜面的顶端下滑到底端，使小车以相同的速度分别在棉布表面和木板表面上运动，小车滑行的距离如图所示：
（1）当小车从斜面顶端下滑到底端过程中，小车的重力势能转化为动能和 能．
（2）当小车在水平木板表面上运动时，受到的一对平衡力是________．（填选项前的字母）A.小车受到向前的惯性力和木板对小车的阻力
B.小车受到的重力和小车对木板的压力
C小车受到的重力和木板对小车的支持力
（3）实验中可以看出，去掉木板上的棉布后，运动的小车所受的摩擦力减小，向前滑行的距离变大。
小车所受摩擦力减小的原因是 （4）在大量类似实验基础上，牛顿等科学家经过进一步推理而概括出

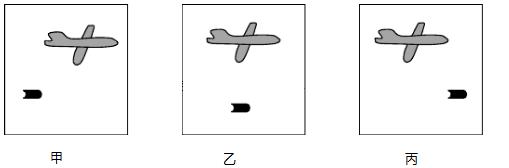

了著名的牛顿第一定律．它是人们公认的物理学基本定律之一，在实际生活中有着广泛的应用．一架在空中水平向右匀速直线飞行的飞机上，自由落下了一颗炸弹．下列给出了几种炸弹落地前与飞机位置关系的情形，如图所示．请你认真分析后作出正确的选择①不计空气对炸弹的阻力，炸弹与飞机的位置关系为________图．②实际上，由于空气阻力的存在，炸弹与飞机的位置关系为________图．
-
难度：
使用次数：121
入库时间：2015-06-01
小明测量一只额定电压为2.5V灯泡的电功率。
实验次数
电压表示数／V
电流表示数／A
灯泡亮度
1
1.5
0.2
较暗
2
2.5
正常发光
3
6
0
不发光

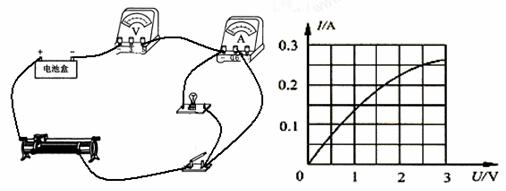

（1）实验中小明连接了如图所示的电路。同组的小林发现电路中有一根导线的一个连接点有误，请你帮他在图中找出并画出那条导线的正确连接点。（将原导线画“×”并作出正确的导线连接）
（
2）接着他按照正确电路进行实验，部分实验数据和现象如上表，若小明手边有“1.5A 50Ω”和“2.0A 20Ω”两种规格的滑动变阻器，分析表中实验数据可知，上面实验中他选用的滑动变阻器规格____________。（3）由于小明粗心大意，没有记录灯泡正常发光时电流表的示数，请你根据另一组的小雨画出的灯泡电流随其两端电压变化的关系图像（如右图），帮他计算出灯泡的额定功率为_____ W。
-
难度：
使用次数：165
入库时间：2015-06-01
如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从6V变为5V，电流表的示数变化了0.2A，则该定值电阻所消耗功率的变化量为 W
-
难度：
使用次数：50
入库时间：2015-06-01
如图9所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出, 请画出这束光在AC面发生折射的光路图。
-
难度：
使用次数：365
入库时间：2015-06-01
画出物体受摩擦力的示意图
