难度：
使用次数：169

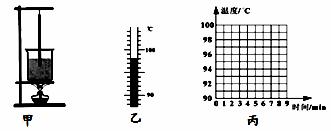

入库时间：2015-05-31如图甲所示，是“探究水沸腾时温度变化特点”的装置图。
⑴实验时，同学们向烧杯中倒入热水而不用冷水，这种做法的优点是__________________。实验过程中，依据观察到的 现象，判定水沸腾了。
⑵图乙是实验第5min时温度计的示数，将其读数记录到表中。
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
97
99
99
99
99
⑶根据记录的数据，在坐标系中画出温度随时间的变化图像。
⑷从实验数据可以看出，当时的大气压＿＿＿＿＿（选填“大于”、“小于”或“等于”）1个标准大气压．为了说明水沸腾过程中是否需要吸热，应进行的操作是_________________
-
难度：
使用次数：74
入库时间：2015-05-31
小宇在探究“光的反射规律”时将一块平面镜放在水平桌面上，再把一张硬纸板竖直放在平面镜上，让一束光线贴着纸板沿EO方向入射，如图甲所示；
⑴小宇想探究反射光线、入射光线和法线是否在同一平面内，应将纸板＿＿＿（选填“A”或“B”）绕ON向前或向后弯折；
⑵改变入射角大小做三次实验后将测得的数据记录在右表中，根据数据得出结论＿＿＿＿；
⑶另一同学也把一束光贴着纸板A射到O点（如图乙所示），但纸板并未与平面镜垂直，他＿＿（选填“能”或“不能”）在纸板B上看到反射光线，此时反射光线、入射光线和法线______(选填“在”或“不在”）同一平面内。
-
难度：
使用次数：175
入库时间：2015-05-31
为了探究“滑动摩擦力大小与什么因素有关”，小芳设计了如图所示的实验。
⑴小芳用测力计水平拉木块，使之沿水平方向匀速滑动，根据＿＿＿＿＿＿＿＿的知识，得出滑动摩擦力与拉力大小相等。
⑵分析图甲、图乙可知，在接触面粗糙程度相同时，＿＿＿＿越大，滑动摩擦力越大。
⑶通过观察图甲和图丙，可得出滑动摩擦力大小与_______________的关系。
⑷小芳将木块切去一半，如图丁所示。通过比较图甲和图丁所示的实验结果，发现Fl大于F4，于是她得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为她的结论正确吗？＿＿＿＿＿，理由是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
-
难度：
使用次数：131
入库时间：2015-05-31
在“测量滑轮组的机械效率”的实验中，某组同学用同样的滑轮安装了如图甲、乙所示的滑轮组，实验测得的数据如下表所示．
次数
物体的重力
G/N
提升高度
h/m
拉力
F/N
绳端移动的距离s/m
机械效率
η
1
2
0.1
1
0.3
66.7%
2
3
0.1
1.4
0.3
71.4%
3
4
0.1
1.8
0.3
74.1%
4
2
0.1
1.5
0.2
⑴表格内的第4次实验中应补充的数据是＿＿＿＿（结果精确到0.1%）．这次数据是用图中＿＿＿（填“甲”或“乙”）所示的滑轮组测得的．
⑵分析比较第123次实验数据可以判定，若要增大滑轮组的机械效率，应该＿＿＿＿＿＿＿．在第1次实验中，当拉着物体以0.1m/s的速度匀速上升时，拉力F的功率为＿＿＿＿W．
⑶某同学认为，使用相同的滑轮所组成的滑轮组提升同一个重物时，越省力的滑轮组其机械效率越大，他的想法正确吗？___________。请你利用补充完整后的表格中的数据说明你的判断依据：＿＿＿＿＿＿＿＿＿＿______________________________________＿＿＿．
-
难度：
使用次数：54
入库时间：2015-05-31
小明在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模

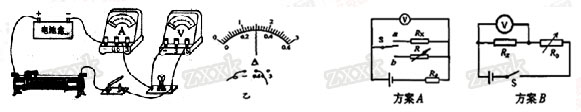

糊不清，他想通过实验测量该灯泡正常发光时的电阻和功率，图甲为他所连的实验电路。⑴经检查发现电路接线有错误，小明只做了一处改动后闭合开关进行了实验．请在他接错的导线上打上“×”，并改正。
⑵电路连接正确后，闭合开关，发现灯泡不发光，电流表无示数，但电压表示数接近电源电压，则产生此故障的原因可能是___________________________________．
⑶排除故障后继续实验时，小明移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示．则该小灯泡正常发光时的电阻为________Ω（结果保留一位小数），额定功率为_________ W．
⑷在此实验的基础上，老师又出示了一只数百欧的电阻Rx，问能否用上述方法进行测量。同学们分析后得出上述方案不行，原因是：_______________________________ ．接着，小明与同学们经过讨论，通过增加一电阻箱R0(0～9999Ω 5A)、定值电阻R1(200Ω 2A)、单刀双掷开关等器材，设计出了A、B两种不同方案，其电路图如上右图：
①A方案所涉及的思想方法是 _______________，
②在A、B两种不同的方案中，你认为方案____________的设计可以让测量结果更准确，理由是：________________________________。
