难度：
使用次数：308
入库时间：2015-05-31两定值电阻A、B的电流与电压关系如右图所示，现将A和B接入如图所示的电路中，闭合开关S，电流表示数为0.2A，则图中电压表示数为 V，若通电1min，整个电路消耗的电能为 J。
-
难度：
使用次数：53
入库时间：2015-05-31
如图是小明自制了一种测定风速的装置：当有风吹过探头时，由于探头上、下表面空气流速不同，空气对探头下表面的压强较＿＿＿＿，探头带动滑片P移动．当风速减小时，在弹簧的作用下，滑片P向＿＿＿＿＿移动．若将电压表改装为测定风速大小的仪表，要求风速增大时，电压表示数变大，则电压表应并联在＿＿＿＿＿（选填“R1”或“R2”）的两端．
-
难度：
使用次数：57
入库时间：2015-05-31

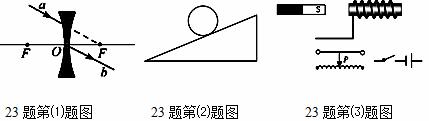

根据题目要求作图
⑴如图所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。
⑵均匀实心小球从斜面滚下过程中在某一时刻的位置如图所示，用力的示意图画出此刻小球受到的重力和小球对斜面的压力。
⑶如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变大。
-
难度：
使用次数：126
入库时间：2015-05-31
一辆小汽车，总重为1.2×104N，每个轮胎与地面接触的面积为300cm2，小汽车以72km/h的速度在一段水平路面上匀速行驶时，发动机的实际功率为20kW，若小汽车行驶的距离为100km．求：
⑴该车静止在水平路面上时，对路面的压强是多少.
⑵
该小汽车在这段路面上以72km/h的速度匀速行驶时所受阻力是多大⑶小汽车在这段路程中至少要燃烧多少L的汽油？（汽油的热值为3.2×107J/L）
-
难度：
使用次数：104
入库时间：2015-05-31

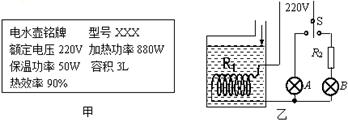

如图甲所示，是小明家电水壶的铭牌；其工作电路如图乙所示，其中S是温控开关，R1是电热管，当电水壶处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处，处于保温状态,．请解答以下问题：
⑴A、B是两种不同颜色的灯，红色表示加热，黄色表示保温，请你分析
A灯为＿＿＿色；⑵求保温电阻R2的阻值（不计指示灯电阻及温度对电阻值的影响,保温功率是指保温时电路的总功率）．
⑶若壶中有2kg水，初温37℃，把这些水加热到100℃，需消耗多少电能？[c水=4.2×103J/（kg•℃）]
⑷为测量该电水壶的实际功率，小明关闭家中其它用电器，只让电水壶通电对水加热，观察到家中电能表的指示灯2min闪烁了81次（电能表上标有“3000revs／kW·h”的字样），则该电水壶的实际功率为多大？
