难度：
使用次数：231
入库时间：2015-05-31如图所示电路，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，只有一只电表的示数变大.若只有灯L或电阻R发生故障，则一定是_ _（L或R）发生故障发生.如果将灯L和电阻R的位置对换后，观察到两电表的指针均发生偏转，则故障是_ _（短路/断路）.
-
难度：
使用次数：63
入库时间：2015-05-31
（1）如图甲，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向；
（2）请在图乙中画出可绕O点旋转的Z形杠杆的动力臂L1和阻力F2；
（3）请在图丙中标出静止在磁场中的小磁针的N极、磁感线的方向和电源“＋”极.
-
难度：
使用次数：75
入库时间：2015-05-31
小瓶中装满水时，称其总质量为88g，小明又在这只装满水的小瓶中放入10g小石块，水溢出后，小明把瓶的外部擦干，称其总质量为94g，试求：
（1）小石块排开水的体积；（2）小石块的密度.
-
难度：
使用次数：186
入库时间：2015-05-31
将20Ω的电阻R1和30Ω的电阻R2串联起来，接在电压为6V的电源上.闭合开关后，求：（1）电路中电流大小；（2）R1两端的电压；（3）电路消耗的总功率.
-
难度：
使用次数：113
入库时间：2015-05-31

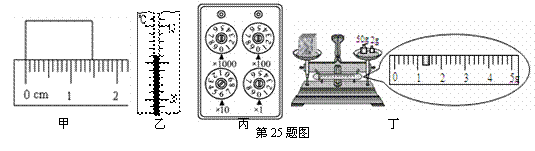

请记录下列测量工具所测物理量的数值:图甲所测物体边长为_ _cm；图乙中温度计示数为_ _℃；图丙中电阻箱的读数为_ _Ω；图丁中所测物体质量为_ _g.
