难度：
使用次数：159

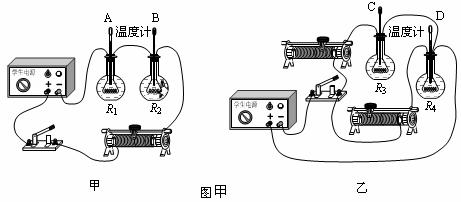

入库时间：2015-05-30实验小组的同学为了探究影响电流产生热量
的因素，准备了两个相同的烧瓶，内装质量相等的煤油，两个带有橡胶塞的规格完全相同的温度计，三个规格完全相同的滑动变阻器，四根阻值不同（R1 >R2 ；R3=R4）的电阻丝，以及电源、开关、导线等。两个实验小组的同学根据现有的实验器材，分别设计了如图甲、乙所示两个方案。
（1）甲方案可探究当 和通电时间一定时，电流产生的热量跟电阻的关系。闭合开关，通电一段时间后，温度升高较多的是 温度计。（选填“A”或“B”）。
（2）乙方案可探究当电阻和通电时间一定时，电流产生的热量跟 的关系。闭合开关，通电一段时间后，温度升高较多的是 温度计。（选填“C” 或“D”）。
-
难度：
使用次数：198
入库时间：2015-05-30
定值电阻R消耗的电功率P随电阻R两端电压U变化的图像如图所示。请根据图像判断：当电阻R两端电压为12V时，电阻R消耗的电功率P为 W。
-
难度：
使用次数：120
入库时间：2015-05-30
下表是小丽在实验中记录的实验数据，请根据表格中的数据归纳出电功率P
和电阻R的关系式：P= 。 R/
5
10
15
20
25
30
P/W
2.9
2.8
2.7
2.6
2.5
2.4
-
难度：
使用次数：59
入库时间：2015-05-30
小萱想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小萱选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示。
（1）为了测量未知电阻RX的阻值，请你只添加两根导线将实物电路图补充完整。
（2）请你将正确的操作步骤补充完整：连接好电路后，只闭合开关S2，读出电流表的示
数I1； ，读出电流表的示数I2，并记录I1I2的数据；（3）请你用I1I2和R0表示未知电阻RX。RX = ，并记录。
-
难度：
使用次数：53
入库时间：2015-05-30
实验桌上有如下实验器材：同种材料制成的横截面积相同、长度不同的电阻丝若干，电源一个（此电源两端电压会随
外接电阻的改变而改变）、已调零的电流表一块、刻度尺一把、开关一个、导线若干。科技小组的同学们猜想：在电压一定时，通过这些电阻丝的电流可能与它们的长度成反比。请你利用上述实验器材来验证以上猜想。要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表。
