难度：
使用次数：69

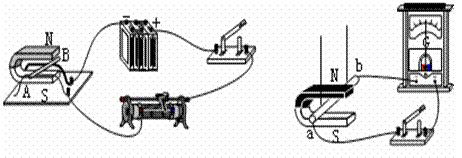

入库时间：2015-05-30科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图10所示，下列判断中正确
的是（
） A．甲图所揭示的原理可制成电动机
B．乙图是用来研究磁场对通电导线作用的
C．甲图中电路闭合，能将机械能转化为电能
D．乙图中电路闭合，导体ab左右运动，电路中有感应电流
甲 乙
-
难度：
使用次数：126
入库时间：2015-05-30
如图11所示，重为100N的物体由斜面底端A匀速推到高为1m的斜面顶端B，运动过程中物体克服摩擦力做了100 J的功，求：
(1)运动过程中克服物体的重力做的功；
(2)斜面的机械效率．
图11
-
难度：
使用次数：101
入库时间：2015-05-30
如图12电路中，电源电压不变。当只闭合S1时，电压表示数为3V， 电流表示数为0.2A．
(1) 1min内电路消耗的电能为多少?
(2) 把两表的位置互换后，闭合S1S2，电流表的示数为0.5A， 此时R2消耗的电功率P2为多少?
额定电压/V
220
额定总功率/W
1210
煮水时功率/W
1200
容量/L
1.
0 -
难度：
使用次数：186
入库时间：2015-05-30
如图13是小明同学家购买的微电脑控制电茶壶，具有自动抽水、煮水、显示水温、控温等功能，使用十分方便．电茶壶的铭牌如下表.[g取10N/kg，c水=4.2×1
03J（kg•℃）]．（1）将500ml的纯净水从桶中提升0.6m，求电动机对谁所做的功．
（2）利用“煮水档”将500ml的水加热4min的实验数据如下表，请计算0﹣3min的能量损失．时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
温度/℃
20
21
33
49
66
82
95
95
95
-
难度：
使用次数：97
入库时间：2015-05-30
小明将电冰箱的三孔插头去掉一个脚变成常用的两孔插头，请问：
(1) 电冰箱能否正常工作．
(2) 这种做法是否合适?说明你判断的理由．
