难度：
使用次数：83
入库时间：2015-05-29如右图所示，在甲图中，闭合S，调节滑片 P，两电压表的示数随电路中电流变化的图象如图乙所示，电源电压为 V，R1的阻值为 Ω．
-
难度：
使用次数：74
入库时间：2015-05-29

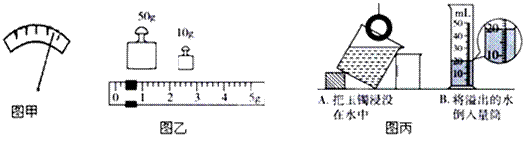

大同的妈妈又一只玉镯，他通过网络了解到：密度是玉器品质的重要参数，通过实验他测出了玉镯的密度，以下是他测量玉镯的实验步骤：
（1）将天平放在 桌面上，调节天平时，发现指针偏向分度盘的右侧，如图甲所示，则此时应将平衡螺母向 （选填“左”或“右”）调节．
（2）调节天平平衡后，将玉镯置于天平 （选填“左”或“右”）盘中，砝码及游码的位置如图乙所示，玉镯的质量是 g．
（3）如图丙，测出玉镯的体积是 cm3（不计细绳体积）
（4）根据以上测量数据，求得玉镯的密度为 kg/m3
（5）这种方法测出的玉镯密度偏 ，原因是 ．
-
难度：
使用次数：116
入库时间：2015-05-29
小华同学做“测定小灯泡的功率”的实验，所用灯泡的额定电压是2.5V．
（1）如图是她实验的电路，但连接不完整，请你用笔画线代替电线帮他完成电路的连接．
（2）电路连接完整后，闭合开关，发现电流表示数为0，电压表有示数，如果故障只可能出在灯泡或滑动变阻器上，则故障原因是 ．
（3）排出故障，闭合开关，当向右移动滑动变阻器的滑片P时，电压表的示数将 ，电流表的示数将 ．（均填“变大”、“变小”或“不变”）
（4）实验的有关记录如表：
实验次数
1
2
3
电压（V）
1.50
2.50
2.80
电流（A）
0.16
0.25
0.26
功率（W）
0.24
0.728
灯丝电阻（Ω）
9.4
10.8
①请你计算出对应的功率填入表中对应栏内．
小华同学注意到灯的亮度变化是：第一次比第二次暗，第三次比第二次更亮．你认为，根据她观察的现象和实验数据分析，你可得出一些什么结论是 ．
②她还注意到，这个实验记录也可以用来计算灯丝的电阻，请你计算出对应的电阻填入表中对应栏内．小华有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此作出恰当的解释： ．
-
难度：
使用次数：78
入库时间：2015-05-29
我国资源勘探返回式卫星是一个边长为1m的封闭式正方体，其总质量为2.0×103㎏．回收时，该卫星落回10m深的预定水域底部水平位置，假设用如图所示的打捞船上的装置匀速吊起，从卫星的上表面露出水面到下表面刚好离开水面的过程中，卫星受到的浮力是变化的，我们可以用一个恒力来代替，这个恒力的大小等于卫星受到的最大浮力的1/2，不计绳重和绳在水中受到的浮力，以及绳与滑轮间的摩擦．求：
（1）起吊之前，卫星上表面受到水的压强；
（2）将卫星匀速吊起后在上表面未露出水面之前，作用在钢绳上A点的水平拉力；
（3）将卫星从水底打捞至下表面刚好离开水面的过程中，作用在A点的水平拉力做了多少功？
-
难度：
使用次数：60
入库时间：2015-05-29

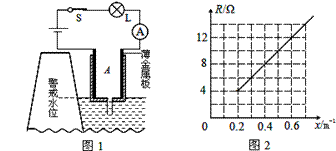

图1是测量高于湖水警戒水位装置的原理图．长方柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平．已知电源电压恒为6V，小灯泡标有“2V 2W”字样（灯丝电阻不变）．两金属板间的湖水电阻R与x的关系如图2所示（x为容器内水柱高度h的倒数，即x=
）．求（1）小灯泡的电阻．
（2）湖水水位高于警戒水位多少米时，灯泡正常工作．
（3）将电流表改为水位计，水位计的刻度是否均匀，说明理由．
