难度：
使用次数：138
入库时间：2015-05-28如图所示，插入水中的筷子，在水中的部分看起来向上弯折了。如果人眼在C点处看到筷子B点的像在位置B′点，请在图上画出B点的一条光线经水面折射后过C点的光路图。
-
难度：
使用次数：103
入库时间：2015-05-28
在实验中经常遇到现象或效果不明晟的问题，我们需要对实验进行优化改进。比如在探究平面镜成像时，为了使棋子的像清晰一些，用手电筒对着棋子照。写出一个你在实验中采取的类似方法的例子：____________________________。
-
难度：
使用次数：95
入库时间：2015-05-28

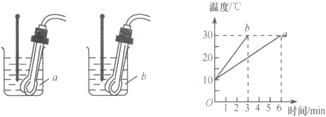

如图甲，在探究“不同物质吸热能力”的实验中：（1）在两个相同的烧杯中加入初温相同、质量相同的水和煤油（
水>油）。选用相同电加热器的目的是________________________；（2）水和煤油温度随时间变化的图象如图乙所示，
①根据图甲可判断出以物质是____（填“水”或“煤油”）；
②根据图乙可判断出____（填“水”
或“煤油”）吸热能力强。
甲 乙
-
难度：
使用次数：106
入库时间：2015-05-28
某同学用如图所示的装置，探究摩擦力的大小与哪些因素有关。
（1）实验时，该同学将木块放在水平木板上，弹簧测力计沿水平方向拉动木块，并使木块做匀速直线运动。这样做的目的是____；
（2）实验时，记录的部分数据如下表所示。
序号
木块放置情况
木板表面情况
压力／N
弹簧测力计示数／N
1
平放
木板
6
1.2
2
平放
木板
8
1.6
3
平放
木板
10
2.0
4
平放
木板上铺棉布
6
1.8
5
平放
木板上铺毛巾
6
3.0
如要探究滑动摩擦力与接触面的粗糙程度的关系，应选序号为____三组数据进行分析。
-
难度：
使用次数：183
入库时间：2015-05-28
如图甲是测定小灯泡额定功率的实物连接图，其中电源是三节新的干电池，灯泡的额定电压是3.5 V，其灯丝电阻约为10Ω，滑动变阻器上标有“10Ω 1A”的字样。
（1）请你用笔画线代替导线将电路中未连接的部分连好，使它成为完整的实验电路；
（2）某同学合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，该同学猜想：
A．可能是灯丝断了 B．可能是电流表断路
C．可能是小灯泡短路 D．可能是滑动变阻器断路
请你借助图中的电流表和电压表验证该同学的猜想，将电流表、电压表的示数填入下表：
猜想
电流表示数／A
电压表示数／V
如果A成立
（3）假如电压表0～15 V量程已损坏，该同学仍想测出小灯泡的额定功率，请你将该同学设计的电路图画在下边的方框内。
（4）按该同学新设计的电路图调节滑动变阻器，使小灯泡就正常发光。此时电流表示数如图乙所示，则小灯泡的额定功率是____W。
乙
甲
