难度：
使用次数：187

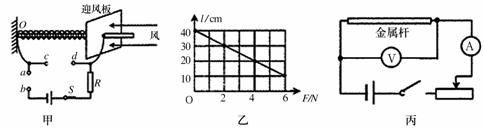

入库时间：2015-05-26小明、小亮和小敏共同设计了一种测定水平方向风力的装置.其原理如图甲所示：绝缘轻弹簧的左端固定在O点，右端与中心有孔、表面竖直的金属迎风板相连，一起套在左端也固定在O点的粗细均匀、电阻随长度均匀变化，且水平放置的金属杆上，迎风板与金属杆接触良好；电路中左端导线与金属杆的左端相连，右端导线连接在迎风板上并可随迎风板移动，R是定值电阻，a、b、c、d为四个接线柱.
（1）在他们的设计中，若要求在风力增大时，接人电路的电表的示数也随之而增大，则应该( )
A．在a、b之间接电流表，在c、d之间连接导线
B．只在a、b之间接电流表
C．在c、d之间接电压表，在a、b之间连接导线
D．只在c、d之间接电压表
（2）为了较准确的测出水平方向风力的大小，三位同学先对选定的轻弹簧和金属杆进行了两项测量．
①小明利用测量的数据作出了原长为40 cm的轻弹簧的长度l与所受压力F的关系
图象[见图乙].由图可知：该弹簧每缩短10 cm，弹簧受到的压力将增加____N．
②小亮和小敏设计了图丙所示的电路，用来测量长度为50 cm的金属
杆的电阻.他们备选的部分器材有：A．电源（能够提供3V的稳定电压）
B．电流表A（量程O—0.6 A）
C．电压表V（量程0—3 V）
D．滑动变阻器R1，(阻值变化范围为0—5Ω)
E．滑动变阻器R2（阻值变化范围为0—10Ω）
选好器材后，小亮和小敏在实验中正确操作，他们记录的测量数据如下表.
实验次数
1
2
3
4
5
A表示数I/A
0.2
0.3
0.4
0.5
0.6
V表示数U/V
1.0
1.5
2.0
2.5
3.0
根据他们的测量数据可以知道：他们实验中选用的滑动变阻器是____（填器材的
序号字母）；他们测出的金属杆的电阻是____Ω.
（3）三位同学最后根据(1)的要求，按图甲进行组装时，除用到上述选定的轻弹簧、金属杆和(2)中备选的电源、电表外，还选了阻值R=3Ω的定值电阻.如果无风时，O点到迎风板的距离以及轻弹簧的长度均等于弹簧的原长，则该装置能够测量的最大水平风力是 _N.
（4）对小明、小亮和小敏设计的测定水平方向风力的装置，从力的角度，请你指出可能对测量准确度产生影响的因素之一：____ ____.
-
难度：
使用次数：97
入库时间：2015-05-26
莲莲家的汽车尾部上标有“2.0T”的字样，其中“T”就是“涡轮增压”，是利用高温、高压的废气去冲击“废气涡轮”高速旋转，来带动同轴的“进气涡轮”也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，燃气压强更大，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的．这辆汽车的最低油耗可达0.2kg/（kW•h），已知汽油的热值为4.6×107J/kg．（温馨提示：最低油耗是指燃烧最少的汽油获得最大有用功的能量；0.2kg/（kW•h）表示获得1kW•h能量消耗0.2kg汽油）．
求：（1）0.2kg的汽油完全燃烧时放出的热量为多少？
（2）该汽车发动机的效率最高可达多少？（结果保留整数）
-
难度：
使用次数：119
入库时间：2015-05-26
随着生活水平的提高，扫地机器人逐步进入普通家庭，扫地机器人具有主动躲避障碍物、自动吸尘、自动返回
充电灯诸多智能功能，如图是某款扫地机器人及铭牌上的部分参数，请回答下列有关问题：
（1）机器人吸尘的工作原理是通过电机转动时内部压强 ，从而使杂物进入吸尘器．
（2）电池容量“2000mAh”是指当工作电流为2000mA，能持续供电1小时．若充满电后所有电量用于扫地，则可供机器人持续正常工作多长时间？
（3）机器人的供电系统没有自动充电功能，当检测到电池容量低至10%时会自动返回充电．若返回过程中受到的阻力为20N，为确保机器人能顺利返回充电，需要充电时离充电座最远为多少米？（剩余电池容量的40%用于提供克服阻力做功）
-
难度：
使用次数：114
入库时间：2015-05-26
如图所示，直流电动机通过电流做功提升重物，但在电能转化成机械能的过程中，有部分电能变成内能.已知线圈电阻1.5Ω，电动机正常工作时，通过线圈电流2A，物体质量540g，以1Om/s匀速上升，不计绳的重力和一切摩擦.物体上升20s的过程中.求：(1)电流通过线圈产生的热量；(2)提升物体的有用功；(3)电压表读数；(4)电动机工作效率.
