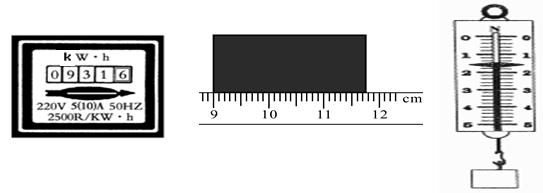

写出下列读数:图所示电能表的读数是_ _度;图中物体的长度是_ __cm;图弹簧测力计的读数是_ _N。
(1)用天平和量筒测量酱油的密度。
实验时将天平放在水平桌面上,把游码放在标尺的零刻度线处,调节平衡螺母使天平平衡;
①用天平测得烧杯和酱油的总质量m总为140 g.图(a)显示的是将烧杯中一部分酱油倒入量筒后,烧杯和剩余酱油的总质量m,则m= g;
②图(b)显示的是从烧杯中倒入量筒内的酱油的体积V,则V= cm3;
③酱油的密度ρ= kg/m3.

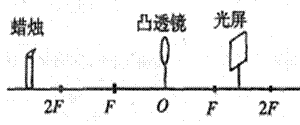

(2)(改编)(3分)如图在“探究凸透镜成像规律”时,首先应当将凸透镜、蜡烛和光屏三者中心放在光具座 上进行实验。在如图的光屏中可以出现一个 的实像。现保持凸透镜的位置不变,将光屏与蜡烛的位置对调,则在光屏上出现 像。
在“测量小灯泡的功率”实验中,选用电压为6V的恒压电源,小灯泡额定电压为2.5V、电阻约为10Ω,可供选用的滑动变阻器R1和R2的最大阻值分别为10 Ω、50 Ω。
(1) 在正确连接电路时,开关必须_ ;应该选用的滑动变阻器是_ _(填“R1”或“R2”)。(2分)

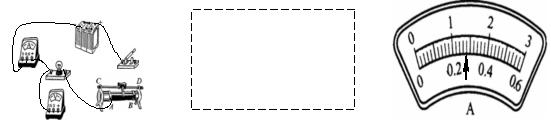

(2)请你用笔画线代替导线,将图甲中的实物电路连接完整.并在方框内画出实验电路图。
(3)某组同学进行实验时,闭合开关前,应将滑动变阻器的滑片P应位于 (A/B)端;他们所用的电压表量程是0~3 V,但刻度模糊不清,无法直接读出实验数据,却能从0~15 V挡的刻度线看出指针停在10V处,则加在电压表两端的实际电压为 ______V。若想测量小灯泡的额定功率,应将图甲中滑片P向 (A/B)端移动,直至电压表的示数为 V。若此时电流表的示数如图所示,电流为________A,该小组测得小灯泡的额定功率是__________W。
如图所示是我国自主研制的新型气垫两栖登陆艇,它的质量约为1.2×105kg,底面积约为600 m2。g取10N/kg.求:
(1)登陆艇所受重力的大小是多少?它漂浮在海面时的浮力是多少?(2分)
(2)登陆艇静止在水平海滩上时对海滩的压强是多少?(1分)
(3)若登陆艇用3.0×105 N 的推进力以20m/s的速度行驶,则10min做了多少功?它的功率是多少?(3分)
下图是额定电压为220 V的家用电吹风机的典型电路。电热丝通电后可以发热,电动机通电后可以送风。已知电动机的额定功率是1 20 W,电热丝的电阻是55 Ω。
(1)开关放在“A”位置时,电吹风吹送的是 风,(选择“冷"或“热”)此时电动机和电热丝是 的方式连接。(选择“串联"或“并联”) 湿头发吹热风要比吹冷风干的快是因为 (3分)
(2)当送冷风时,通电5 min,求电路中的电流和电流所做的功。 (2分)
(3)当送热风时,同样通电5 min,求电流通过电热丝产生的热量和电路消耗的总功率。(2分)
