难度：
使用次数：146

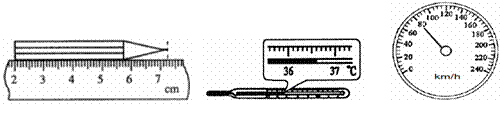

入库时间：2015-05-22（1）图所示测物体的长度，刻度尺的读数是______cm，图中温度计的读数是______℃。图汽车速度仪的示数是____________。
（2）在探究平面镜成像特点实验时，如图所示，取两段等长的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，从玻璃板的_________（选择“A”或 “B”)侧观察玻璃板所成的像，两段等长的蜡烛是为了比较像与物的__________关系，移动蜡烛B，总是不能与蜡烛A的像重合，原因可能是____________。
-
难度：
使用次数：170
入库时间：2015-05-22
用如题图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。
(1)实验中通过观察________________________来比较电流产生的热量的多少。
(2)为了便于比较两种电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入_________、_________的同种液体。
(3)为达到实验目的，选用的两电阻丝的阻值要________。
(4)实验结论是_________________________________________________。
(5)该实验装置还可以研究通电时间一定时导体产生的热量与________的关系。
-
难度：
使用次数：65
入库时间：2015-05-22
探究导体的电阻跟导体长度的关系的电路如图甲所示，通过移动导线夹可改变接入电路中电阻丝的长度。
(1)请用笔画线代替导线将电路实物图补充完整。
(2)实验采取了如下操作步骤，其合理的顺序_____________(填序号)。
A．将导线夹移到某一适当位置；
B．调节滑动变阻器，使电流表和电压表的示数为某一适当值；
C．记录电流表和电压表的示数，并用刻度尺测量接入电路中电阻丝的长度；
D．连接电路；
E．将滑动变阻器的滑片移到最左端；
F．闭合开关；
G．改变接入电路中电阻丝的长度，再测几次。
(3)某次测量时，电压表的示数如图乙所示，则电压为________V。
(4)将所测得的数据进行处理后，作出电阻丝的电阻与长度的关系图象如丙所示。分析图象可得出导体的电阻与长度成 比。
-
难度：
使用次数：50
入库时间：2015-05-22
（改编）电动自行车以其节能环保，轻便等优点逐渐成为我们生活中必不可少的交通工具（如题19图所示）。电动车骑行时，蓄电池给车上的电动机供电，为车提供动力。下表是某种型号电动自行车主要的技术参数。
问：（1）当质量为45kg的人骑行时，电动车对地面的压强是多大？
（2）该电动自行
车以额定功率行驶时的工作电流是多大？
（3）电动车以最高车速匀速行驶时牵引力至少应为多大？（假设电动机的效率为100%）整 车
质 量
35kg
最高车速
36km/h
轮胎限压
2×105Pa
与地面的总接触面积
20cm2
电池
36V／10Ah
电动机
额定电压
24V
额定功率
240W
额定电流
-
难度：
使用次数：161
入库时间：2015-05-22
(改编)某电热水器的部分参数如表所示,该热水器始终在额定电压下工作。
容 量
80 L
额定电压
220 V
额定功率
1 000 W
设置温度范围
30～75℃
(1)该热水器将80 kg的水从20℃加热到50℃,至少需多少小时?[已知c水=4.2×103J/(kg·℃)]
(2)为保证洗浴安全,电热水器一般都装有防电墙,它的工作原理如图甲所示,防电墙相当于一个高值电阻R,热水器的水经它流出,万一发生漏电事故,防电墙可以承受220 V电压中的大部分
电压,从而使人体两端的电压小于人体绝对安全电压12 V。若某次发生漏电,为保证安全,防电墙两端的电压U1至少是多少伏?此时流经热水器出水的电流为0.
02 mA,R的阻值是多少欧?
