难度：
使用次数：91
入库时间：2015-05-22如题图所示的四幅图中，能正确表示老花眼成像情况的是_______图；近视眼是因为晶状体焦距太_______,能正确表示近视眼矫正方法的是_______图。
-
难度：
使用次数：107
入库时间：2015-05-22
如图所示，用两拇指同时压铅笔两端，通过_______________来比较压强，左手指受到铅笔的压力为F1、压强为p1；右手指受到铅笔的压力为F2、压强为P2。则F1______F2，p1______p2。（选填“大于”、“等于”或“小于”）
-
难度：
使用次数：102
入库时间：2015-05-22

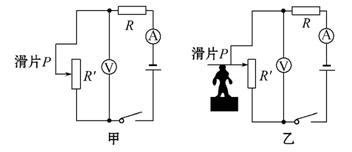

（改编） 如题13图甲所示,R′是滑动变阻器,R是定值电阻,电源电压恒定。当滑片P向下滑动时,电流表示数将 ，电压表的示数将 (选填“变大”“变小”或“不变”)。小蔡根据此电路设计一种自动测高仪如图乙,要求:身高越高,仪表示数越大(指针右偏),他应把 (选填“电流表”或“电压表”)改装为测高计。
题13图
-
难度：
使用次数：129
入库时间：2015-05-22
小刚用如题14图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图象可得，定值电阻R1的阻值是________Ω.实验时，电源电压保持5 V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是________W，此时，电阻R1在10 min内产生的热量为________J.
-
难度：
使用次数：51
入库时间：2015-05-22
（1）饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送。如图所示，一瓶饮料与传送带一起水平 向左匀速运动，不计空气阻力。请在图中画出饮料瓶受力的示意图。 (图中的A点表示重心)
（2）如图所示一束光右方斜射向水面，请在图中画出发射光线和大致的折射光线。
（3）如图,电路连接正确,开关闭合后小磁针静止
时指向如图,请在图中标出通电螺线管磁极、电源的正负极,并画出螺线管的绕法。
