如图所示,是电热水器原理的简易示意图,通过开关S可以使热水器处于加热或保温状态.闭合开关S时,热水器处于 ▲ 状态,此时电能转化为 ▲ 能.在热水器的蓄水桶中装水至最高水位后,桶中水的质量为10kg,把这些水由28℃加热到98℃时需吸收热量 ▲ J.[C水=4.2×10 3 J/(kg·℃)]
如图所示,电源电压恒为8V,电压表量程为0~3V,电流表量程为0~0.6A,滑动变阻器的规格为“20Ω1A”,灯泡标有“6V3W”字样。若闭合开关,两电表示数均不超过所选量程,灯泡两端的电压不超过额定值,不考虑灯丝电阻变化,则:滑动变阻器能够接入
电路的最小阻值为 ▲ Ω, 电路消耗的最小功率为 ▲ W。(精确到小数点后一位)
请按要求作图:

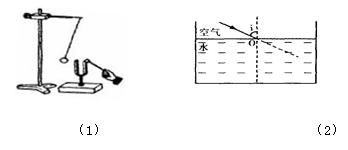

(1)如图所示,在探究“声音是由物体振动产生的”实验中,将音又紧靠悬线下的轻质小球,
敲击音叉,发现轻质小球被弹开.作出图中轻质小球此时的受力示意图.
(2)根据光的反射定律和折射规律,在图中画出反射光线以及折射光线的大概位置.
如图是探究“动能大小与哪些因素有关”的实验装置图.其中,mA=mB<mC,hA=hC>hB.
(1)实验中是通过比较 ▲ 来比较动能大小.
(2)动能是指 ▲ (填序号)
A. 小球在斜面上时的动能
B. 小球撞击木块前的动能
C. 小球撞击木块后的动能
D. 木块的动能
(3)使同一小球从斜面上不同高度自由滚下,是为了研究动能大小与 ▲ 的关系.
(4)比较图A、B可得结论 ▲ .
(5)甲同学通过比较B、C两图,得出“质量大的物体动能大”,乙认为甲的这一比较
过程存在错误,你知道错误的操作是什么吗? ▲ .
(6)若小球静止在斜面(光滑)上时具有的机械能为2J,木块在水平面上滑行了50cm,
则水平面对木块的摩擦力约为 ▲ N.(撞击时无能量损失)
小明在探究“电流与电压、电阻的关系”的实验中:
(1)连接电路时,开关应 ▲ .请用笔画线代替导线,根据图1将图2所示的实物电路连接完整.
(2)闭合开关后,发现电压表无示数,故障的原因可能是:① ▲ ② ▲ .(故障在R或 )

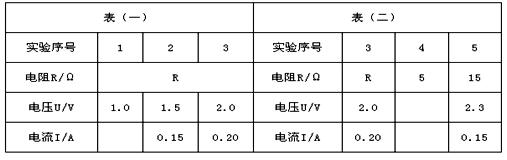

(3)排除故障后,小明通过实验得到数据如表(一)所示,其中第1次实验的电流表示数为 ▲ A.根据表(一)的数据,可得出的结论是 ▲ .
(4)小明继续探究电流与电阻的关系,将电阻R先后更换为5Ω和15Ω的电阻进行实验,得到数据如表(二)所示.通过分析表(二)的数据,可知小明在操作过程中存在的错误是 ▲ .按照小明的操作, 当仅把R由10Ω换成5Ω时,电流表的示数应该在 ▲ 范围内.
