一小车水平向右匀速运动,在车厢顶部用细绳竖直悬挂一个小球,小球与竖直车厢壁刚好接触,作出小车向右匀速运动时小球受力的示意图.
请用笔画线表示导线,将图中的插座(插座准备接大功率用电器)接入家庭电路中.
某同学做探究杠杆平衡条件的实验.
(1)实验时,为了方便对力臂的测量,该同学先调节平衡螺母,使杠杆在 位置平衡;通过多次实验,该同学得到了杠杆的平衡条件.
(2)实验中,在杠杆上的A点挂四个重均为0.5N的钩码,用调好的弹簧测力计竖直向上拉杠杆上的B点,使杠杆水平平衡,如图所示,测力计的示数是 N;如果将测力计沿图中虚线方向拉,仍使杠杆在水平位置平衡,则测力计的示数将 (变大/不变/变小).
在探究质量与体积的关系时,小亮找来大小不同的塑料块和某种液体做实验

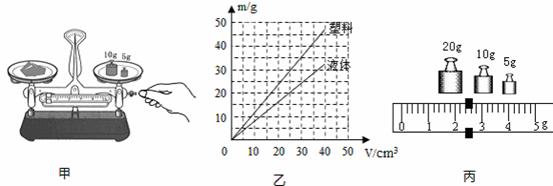

(1)图甲是小亮小明在水平桌面上使用托盘天平的情景,他的错误是 .
(2)改正错误后,小亮正确操作,根据实验数据分别画出了塑料块和液体质量随体积变化的图象,如图乙所示.
①分析图象可知:同种物质的不同物体,其质量与体积的比值 (选填“相同”或“不同),物理学中将质量与体积的比值定义为密度,塑料的密度为 kg/m3.
②往烧杯内倒入10cm3的液体,用天平称出烧杯和液体的总质量,天平平衡时,右盘中砝码的质量及游码的位置如图丙所示,则烧杯和液体的总质量为 g,若烧杯内液体的体积为20cm3,则烧杯和液体的总质量应为 g.
某同学做“测量小灯泡电功率”实验中,所用电源电压恒为4V,小灯泡的螺旋套上标有“2.5V”字样

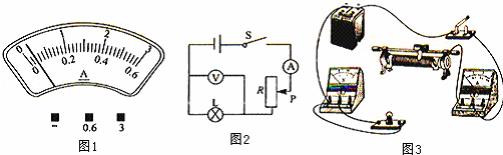

(1)在检查仪器时,发现电流表的指针如图1所示,则他接下来的操作是 .
(2)请你根据图2电路图用笔画线代替导线,将图3中未完成的电路连接好.要求:滑动变阻器的滑片向右移动时,连入电路的阻值变小,导线不能交叉.

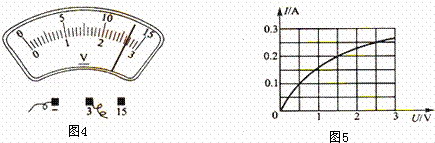

(3)检查仪器和电路无误后,闭合开关,调节调动变阻器片到某一位置时,电压表示数如图4所示,现要测定小灯泡的额定功率,应将滑片适当地向 (选填“左”或“右”)移动,同时眼睛应观察 .
(4)改变滑动变阻器的阻值,多次测量通过小灯泡的电流和它两端的电压,根据记录的数据画出了如图5所示的小灯泡的电流随电压变化的关系图象.由此可知,小灯泡的额定功率为 W,小灯泡灯线形电阻随电压的增大而 (选填“增大”、“不变”或“减小”).
