如图所示是交流发电机原理示意图,线圈abcd逆时针转动时产生了感应电流,ab边的电流方向和cd边恰好相反,其原因是:
A.ab边靠近S 极,cd边靠近N极
B.两边切割磁感线运动方向相反
C.两边磁场方向相反
D.线圈在做逆时针转动,若改为顺时针转动,则方向相同
如图所示电路中,电源电压保持6V不变,L1和L2上分别标有“6V 1W”、“6V 3W”的字样,闭合开关S1、S2,两灯都能发光,当把开关S2断开时,灯泡L1的亮度及电流表示数的变化情况是:
A.L1正常发光,电流表示数变小
B.L1正常发光,电流表示数变大
C.L1亮度增大,电流表示数不变
D.L1亮度减小,电流表示数变小
在“测量牛奶密度”的实验中。

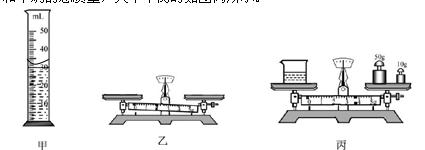

(1)小明先将牛奶倒入量筒,如图甲所示,接着将天平放在水平桌面上,如图乙所示,他应先 ,再调节平衡螺母,使天平平衡;用调节好的天平测出空烧杯的质量为33g,然后将量筒中的牛奶倒入烧杯,用天平测量烧杯和牛奶的总质量,天平平衡时如图丙所示。
(2)根据以上实验数据计算出牛奶的密度为 kg/ m3,用该方法测得的密度比真实值偏 。
19.如图所示,在“测滑轮组机械效率”实验中,物体重为5.4N(不计绳重和摩擦)。
(1)实验中,要 匀速拉动弹簧测力计,若读出了弹簧测力计的示数如图所示,用刻度尺测出了物块上升的高度为10cm,则滑
轮组的机械效率是 。
(2)若仅增加物体上升的高度,该滑轮组的机械效率将 。(选填“增大”、“减小”或“不变”)

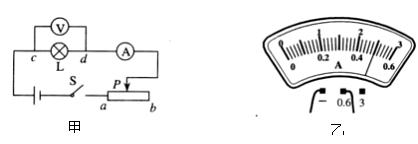

甲、乙两组同学利用如图所示的电路测定小灯泡的额定功率。已知小灯泡的额定电压为2.5V,所用滑动变阻器铭牌上标有“10Ω 2A”的字样 电源电压3V不变。
(1)A、B两组同学按甲图连接电路,闭合开关S前,滑动变阻器的滑片P应调到图中的
点处(选填“a”或“b”)。
(2)如果甲中的滑动变阻器滑片P的位置调节正确,当他们闭合开关S后 却发现小灯泡都不亮。 此时电压表、电流表的示数如下表。请根据表中数据,分析产生故障的原因并填入表中空格处。
(3)某组同学排除故障后,再次闭合开关S,调节滑动变阻器的滑片后,当观察到电压表的示数为2.5 V时,电流表的示数如图乙所示,则小灯泡的额定功率为 W。
组别 | 电流表的示数I/A | 电压表的示数U/V | 故障原因 |
A组 | 0.3 | 0 | |
B组 | 0 | 3 |
如图所示,质量为2kg的物体放在斜面的顶端A点,斜面高AC为0.8m,斜面长AB为1.4m,若不计摩擦和空气阻力,求:
(1)物体由静止沿斜面从A滑至B点,重力做了多少功?
(2)物体做功的过程就是能量转化的过程,例如本题中重力做了多少功,物体的动能就增加了多少。物理学中动能的计算公式为Ek=
mv2,请计算物体到达B点的速度。
