入库时间：2015-05-18如图12所示，实心均匀正方体A、B质量均为8千克，分别放置在水平地面上。A的体积为1×10-3米3，B的边长为0.2米。求：
①物体A的密度ρA；
②物体B对地面的压强PB；
③现沿竖直方向分别将A、B切去相同厚度l，并将切去部分叠放在对方剩余部分的上表面（保持原放置方向不变）。请比较叠放前后A、B对地面的压强变化量△PA、△PB的大小关系，并写出推导过程。
-
难度：
使用次数：58
入库时间：2015-05-18

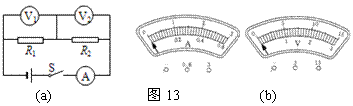

在图13（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧、R2的阻值为20欧。电流表、电压表的表盘如图14（b）所示，闭合电键S。
① 求电流表A的示数；
② 求电阻R2消耗的电功率；
③ 现有三个滑动变阻器，A：“10欧 2安”、
B：“20欧 2安”、C：“
50欧 1安”，请选择其中一个替换电阻R1或R2。要求：选择适当的电表量程；闭合电键后，保证电路各元件都能正常工作；滑动变阻器滑片在可允许的最大范围内移动时，电流表A的示数变化量最小。
（a）应选滑动变阻器 替换定值电阻 ；
（b）请算出电路中电流表A的最小变化量△I、以及所对应滑动变阻器接入电路中的阻值变化范围。
-
难度：
使用次数：73
入库时间：2015-05-18

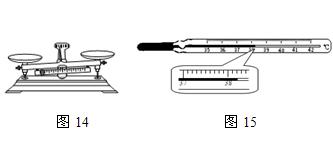

图14所示的仪器是实验室用于测量 的，称量前需调节横梁两端的 使天平横梁天平平衡；在图15中，体温计的量程是 ℃，它的示数为 ℃。
-
难度：
使用次数：159
入库时间：2015-05-18

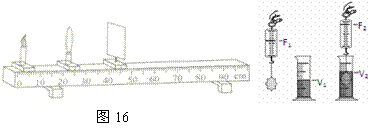

图16是“验证凸透镜成像规律”的实验器材，实验时需保持烛焰、光屏中心与凸透镜的中心在 ，为找到光屏上清晰放大的像，则应该向 移动光屏找像（选填“右”或“左”）。用图17所示的装置可以验证浸没在液体中的物体受到的浮力与 之间的关系，物体排开液体体积大小为 （选用图中字母）。
-
难度：
使用次数：140
入库时间：2015-05-18
在“测定小灯泡电功率”实验中，电源由三节新干电池组成，小灯泡L标有“2.5V”字样，滑动变阻器标有“20Ω 1A”字样。
① 请用笔画线代替导线，将图18中实物电路正确连接完整。要求：闭合电键S前，移动变阻器的滑片P至电阻丝的左端时，变阻器
连入电路的阻值为最大值。 ② 下表是小刚同学测出的数据，第二次测量时电流表的示数如图18（b）所示，将读数填入下表中。
序号
电流（安）
电压（伏）
电功率（瓦）
亮暗程度
电功率平均值（瓦）
1
0.16
1.0
2
1.4
3
0.24
1.8
4
0.26
2.5
5
0.28
3.0
③ 根据表中的数据可知，当小灯泡正常发光时，小灯泡的电功率为 瓦，此时变阻器接入电路中的电阻为 欧。
④ 写出表格设计存在的不当之处： 。
